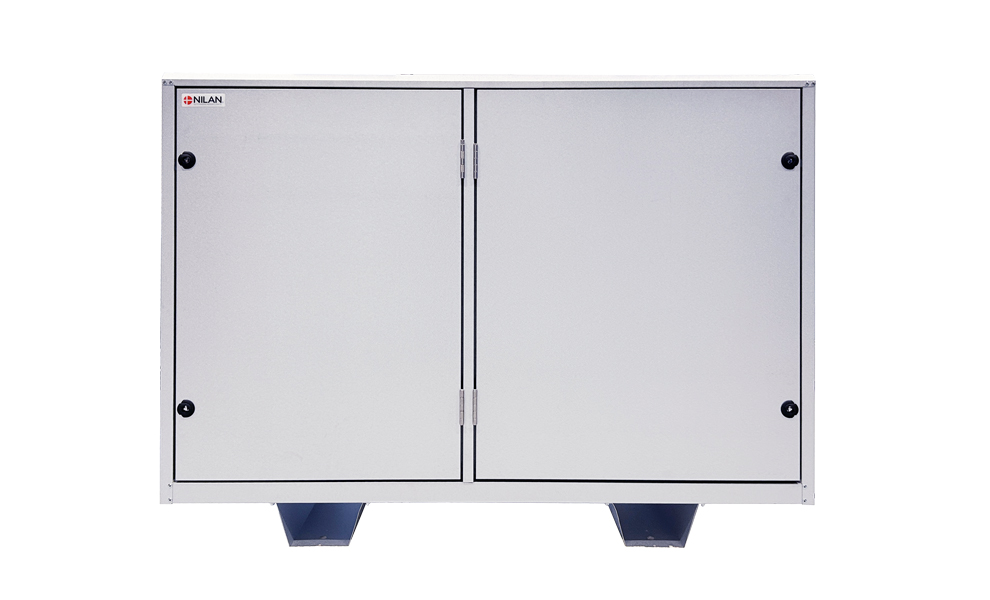

VR 560

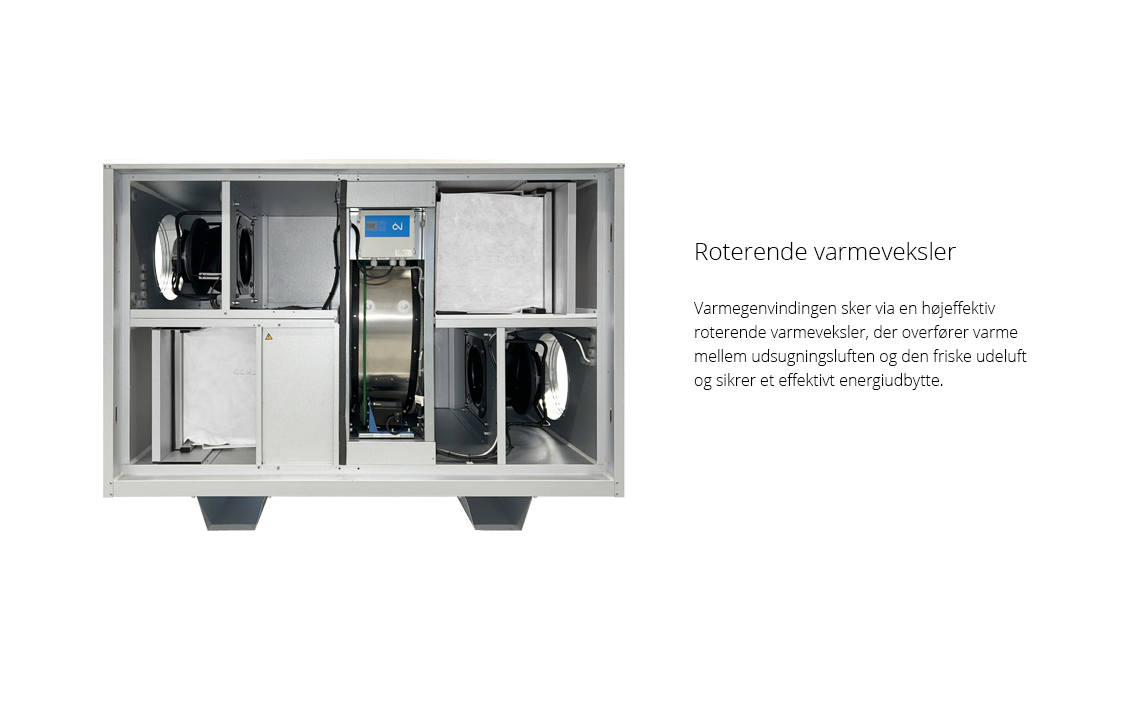

VR 560 er et ventilationsaggregat udviklet til central ventilation af bygninger. Aggregatet er udstyret med en rotorveksler, der sikrer stabil passiv varmegenvinding med høj virkningsgrad og bidrager til et behageligt indeklima året rundt. Serien giver også mulighed for naturlig køling (free cooling), så både komfort og energieffektivitet tænkes ind i den daglige drift.

VR 560 er velegnet til installation i skoler, kontorer, mødelokaler og andre erhvervslokaler, hvor der stilles krav til komfort, energieffektivitet og driftssikkerhed.

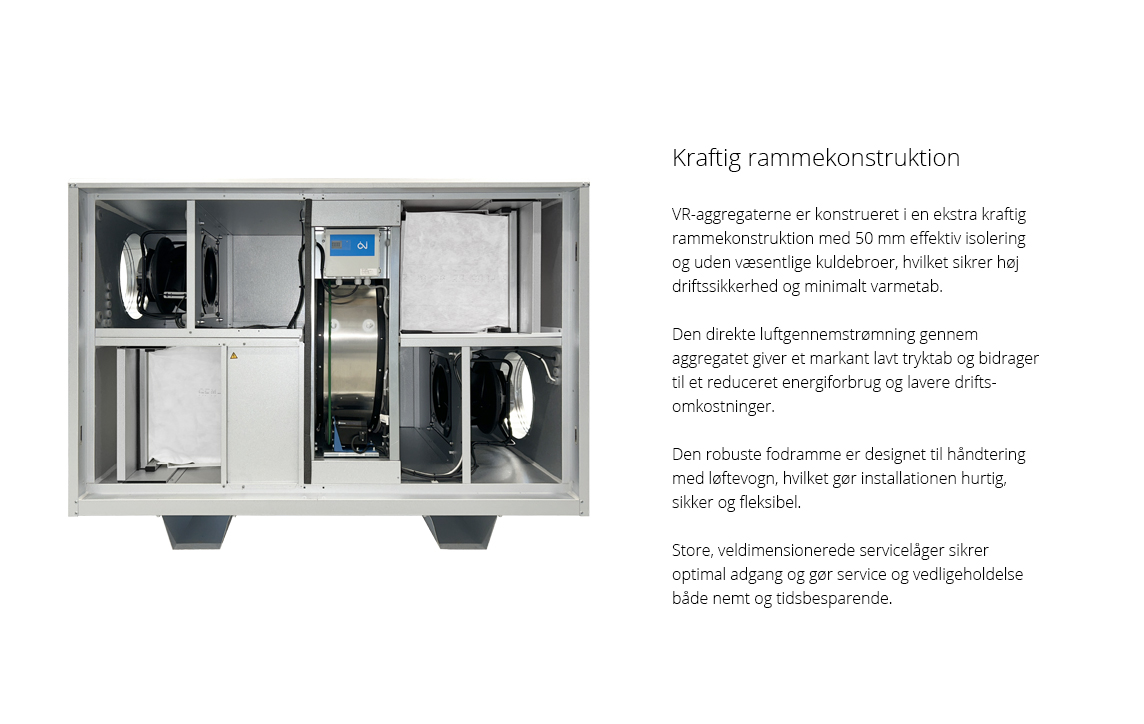

VR-seriens konstruktion med selvbærende ramme og 50 mm isolering giver en robust og kompakt enhed, der er nem at placere i tekniske rum med begrænset plads. Fleksibel studsplacering og universelle tilslutningsmuligheder gør det enkelt at tilpasse installationen til bygningen.

VR 560 er konstrueret med fokus på enkel installation og nem adgang til service.


Luftmængde (se projekteringsdata for SEL/SFP værdi)

Min : 0 m3/h
Max : 6500 m3/h
Dimensioner (B x D x H) ekskl. sokkel 1860 x 1240 x 1485 mm
Vægt 404 kg
Pladetype kabinet Aluzink stålplade
Maks. optaget effekt 7,2 kW
Forsyningsspænding 3 x 400V + N, 50 Hz
Maks. fasestrøm 1 x 10 A
Filterklasse Standard posefiltre ISO ePM10 60% (M5) fraluft og ISO ePM1 50% (F7) udeluft
Kanaltilslutninger 500 x 700 mm
Tæthedsklasse DS/EN 1886 L2




Varmedata (kondensationsveksler)

Luftmængde 5600 m3/h
Udetemperatur -7 °C / 72% RH
Udsugningstemperatur 20 °C  / 38% RH
Roterende varmeveksler 45,23 kW

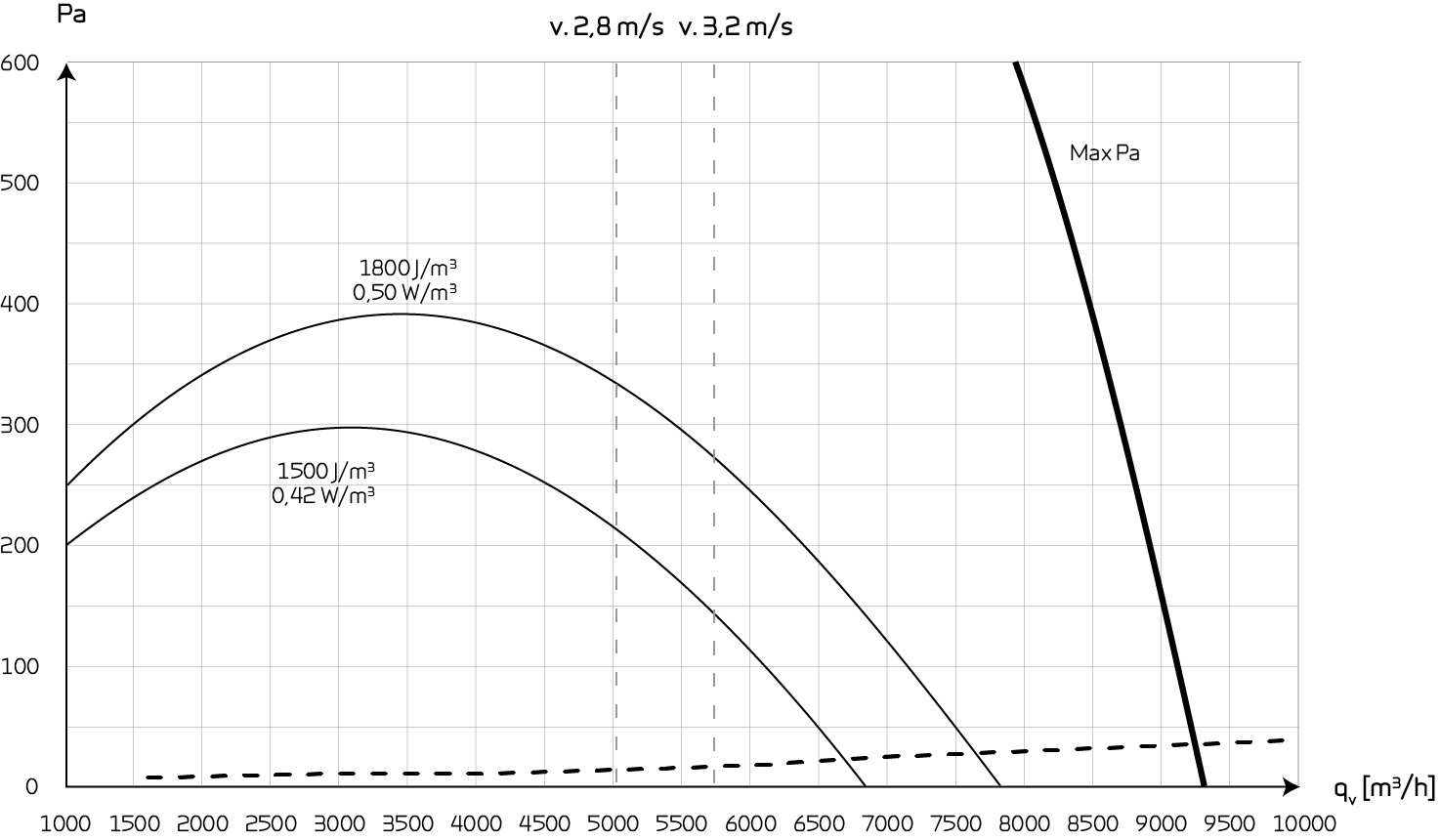

Kapacitet

Projekteringsdata er beregnet på baggrund af en kondensationsveksler.

Max Pa kapacitet af standardaggregat, Pt ext som funktion af qv under hensyntagen til SFP-værdierne.

SFP-værdier iht. EN 13053 er for standardaggregat med ISO ePM10 >60% (M5) og ISO ePM1 50% (F7) filtre og uden varmeflade.

* Lufthastighed over fordamperfladen er målt ved meter pr. sekund.

OBS! SFP-værdierne er målt og angivet som en samlet værdi for begge ventilatorer.

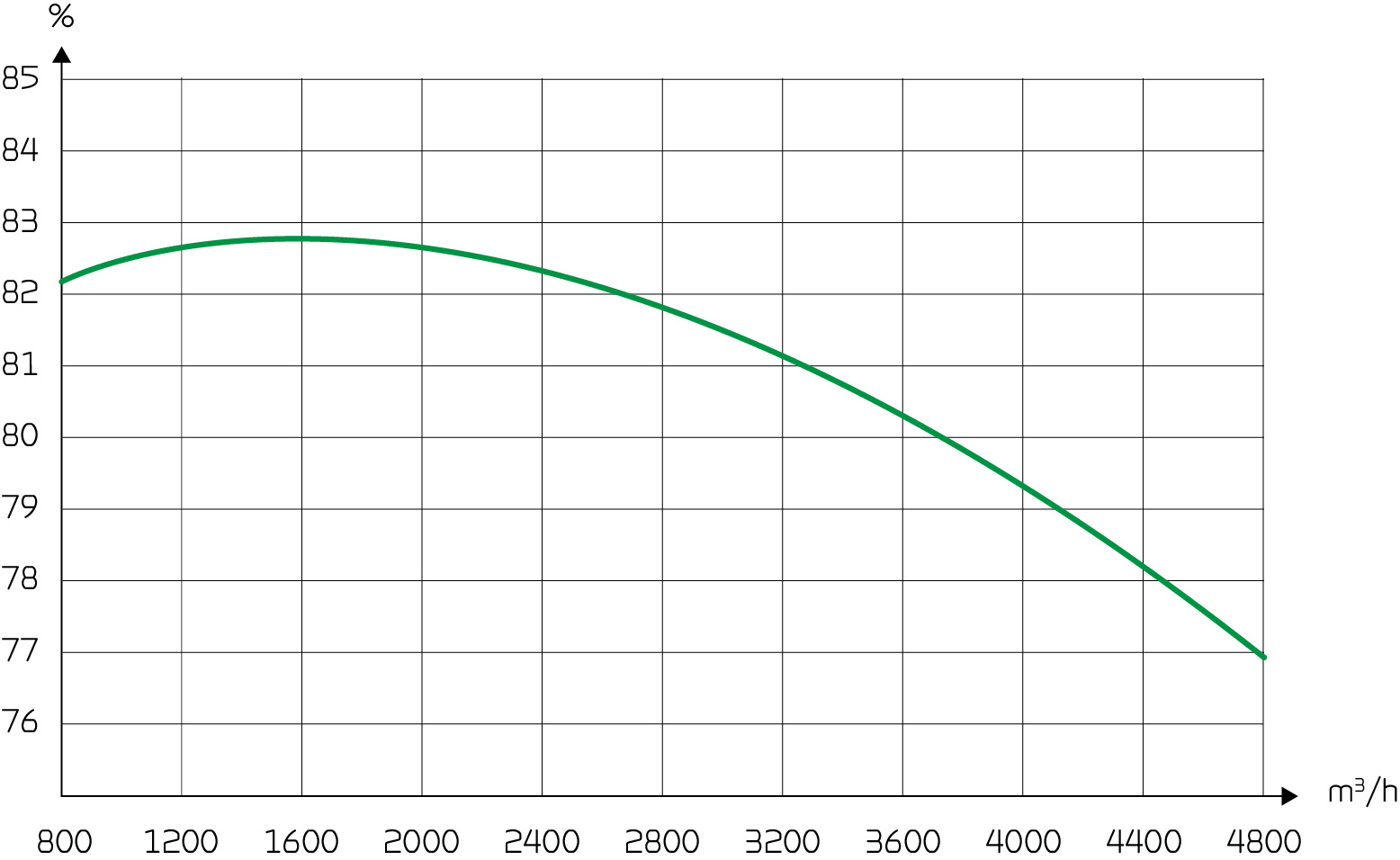

Temperaturvirkningsgrad

Temperturvirkningsgrad for roterende veksler i henhold til EN308 (tør).

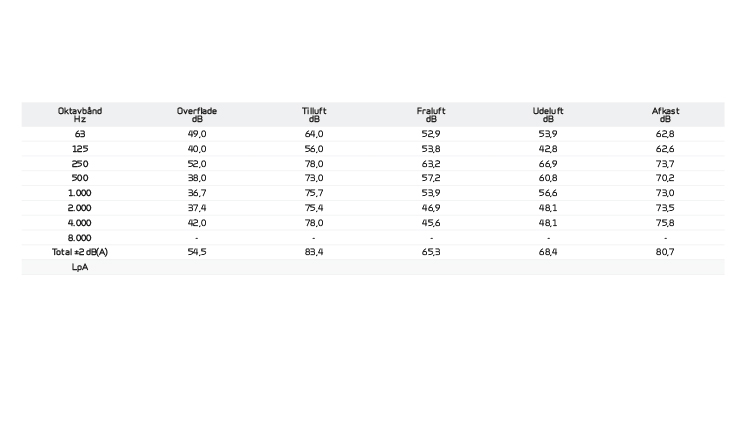

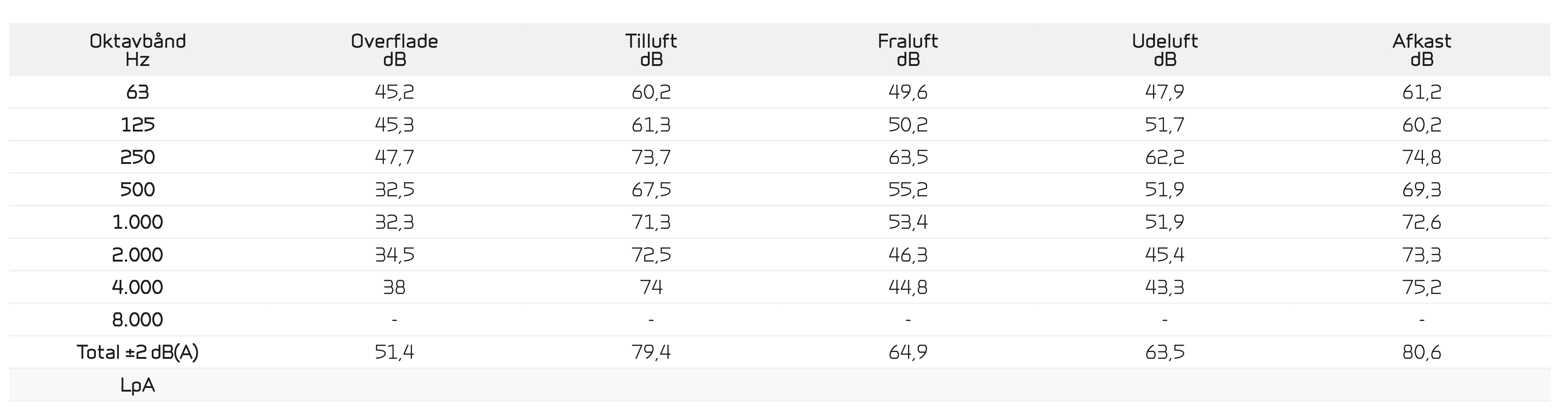

Lyddata

Lyddata er for qv = 5600 m3/h og Pt ext = 200 Pa i henhold til EN 9614-2 for overflade og EN 5136 for kanaler.

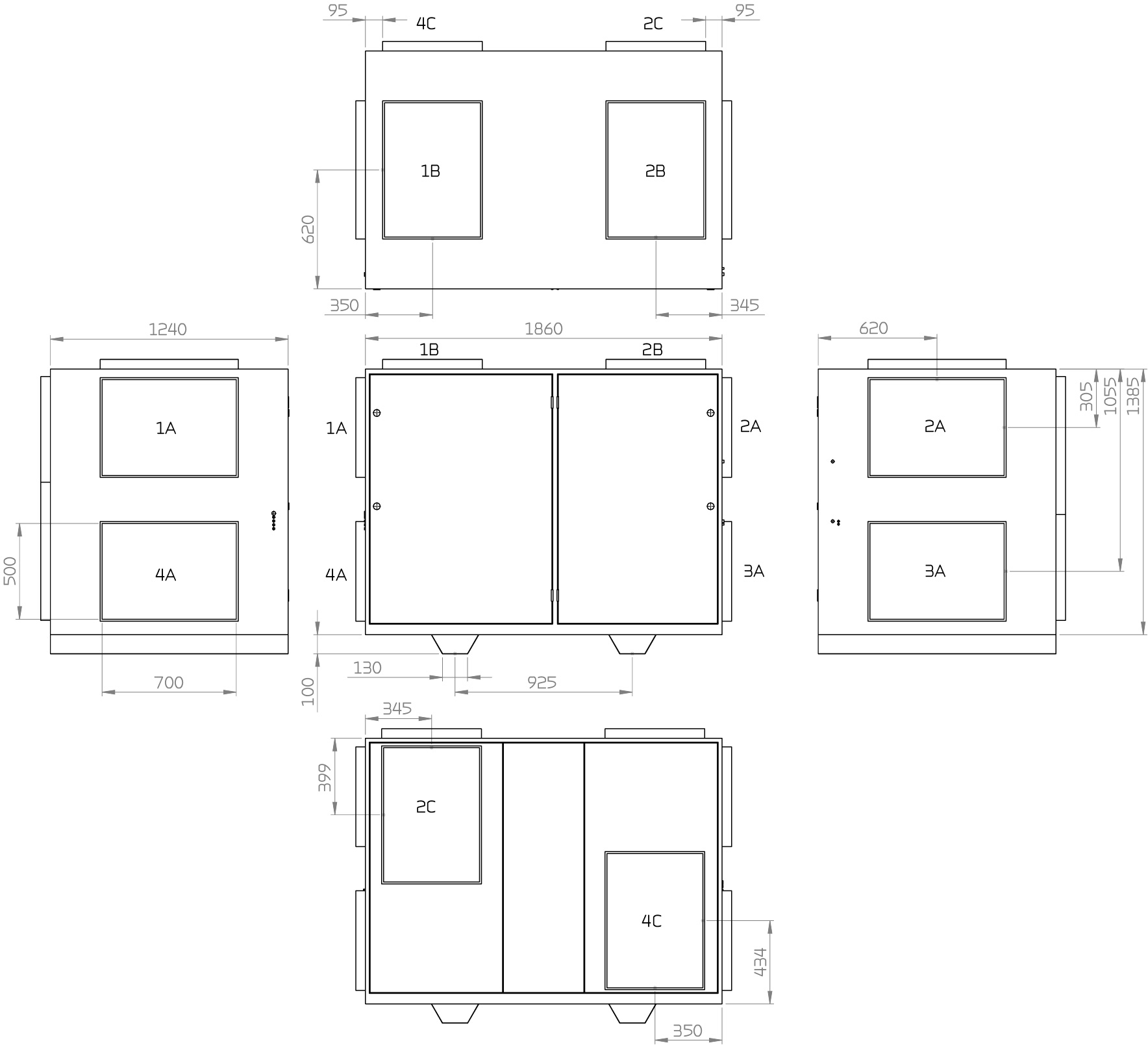

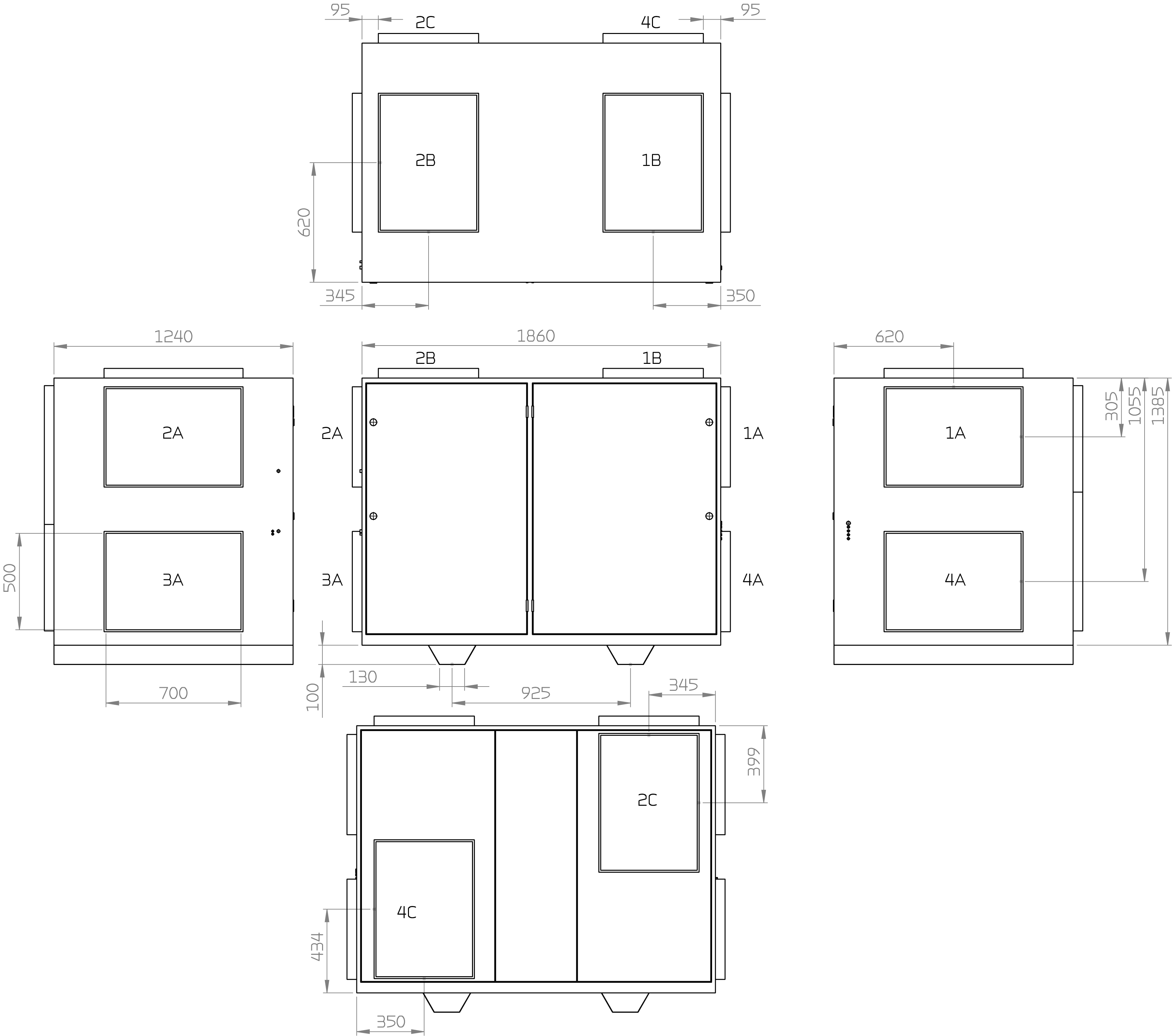

Målskitse for VR 560 (venstre):

Alle mål er vist i mm.

1. Udeluft
2. Tilluft (indblæsning)
3. Fraluft (udsugning)
4. Afkast

A. Gavl placering
B. Top placering
C. Bagside placering


Målskitse for VPR 560 (højre):



Alle mål er vist i mm.

1. Udeluft
2. Tilluft (indblæsning)
3. Fraluft (udsugning)
4. Afkast

A. Gavl placering
B. Top placering
C. Bagside placering

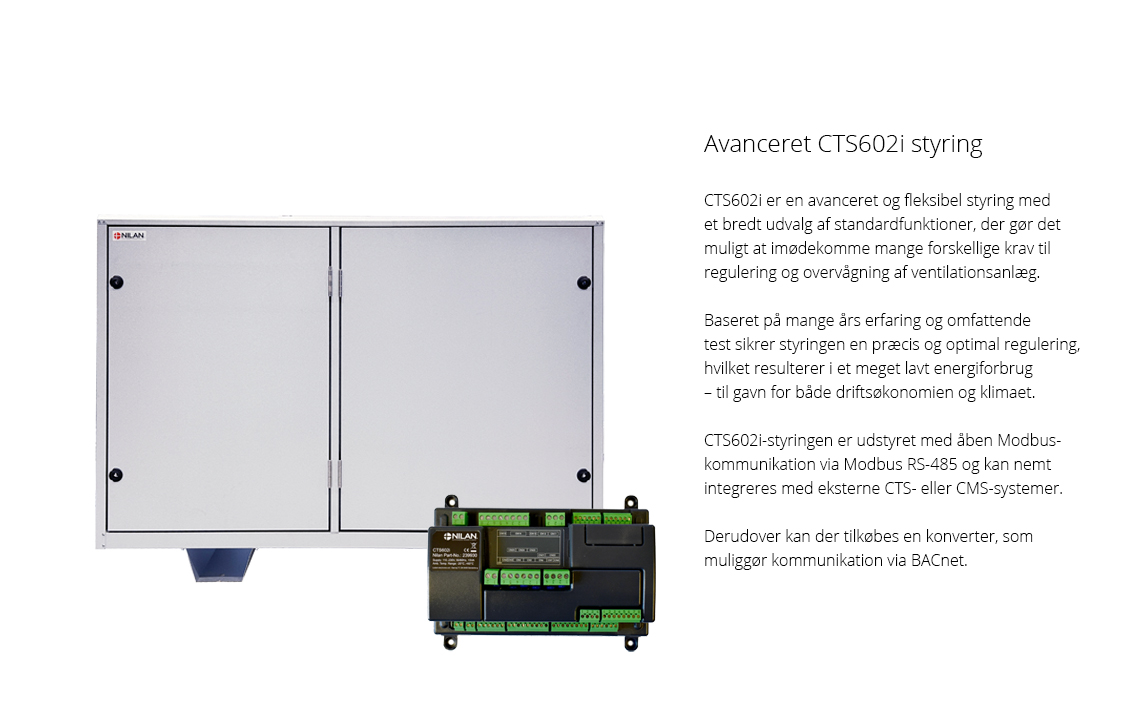

CTS602i er en avanceret styring til erhvervsanlæg med omfattende indstillingsmuligheder. Styringen leveres fra fabrikken med en grundopsætning, som nemt kan tilpasses de konkrete driftsmæssige ønsker og krav. Det sikrer en stabil og effektiv drift samt optimal udnyttelse af aggregatet.

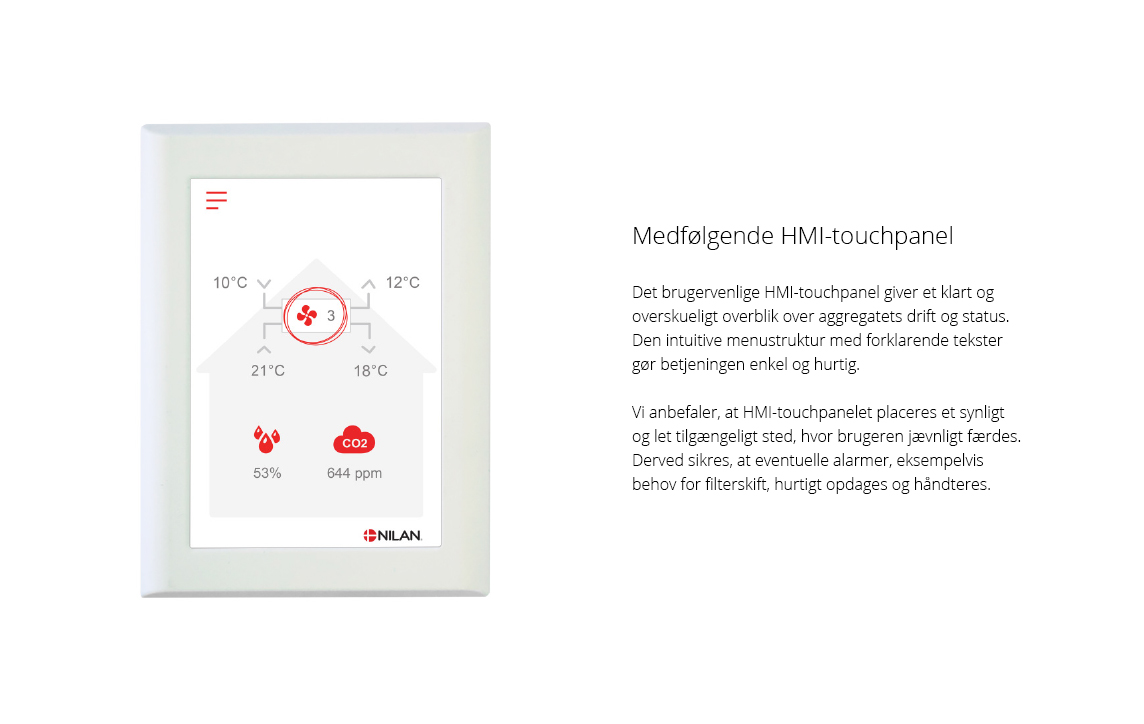

HMI Touch-panelet giver et klart overblik over aggregatets aktuelle drift og er opbygget med en intuitiv menu­struktur, der gør det let at navigere – både for brugere og installatører.

Ekstern kommunikation
CTS602i understøtter åben Modbus RS485-kommunikation, hvilket gør det muligt at integrere styringen i eksterne CTS-anlæg.

Funktionsoversigt   +Standard
-Tilbehør
Alarmer Beskrivelse af fejl ved alarmer. Alarmlog med de 16 seneste alarmer +
Fælles alarm CTS602 styringen har et udgangssignal, der aktiveres i tilfælde af en alarm, og kan f.eks. tilsluttes ekstern automatik
Filtervagt Tidstyret filteralarm indstillelig til 30/90/180/360 dage. +
Datavisning En oversigt over den aktuelle drift med f.eks. temperaturer, ventilator hastighed osv. +
Ugeprogram CTS602 styringen er udstyret med 3 ugeprogrammer der kan indstilles individuelt (fabriksindstilling off) +
Fugtstyring Giver mulighed for højere eller lavere ventilation ved høj/lav luftfugtighed -
Luftkvalitet Giver mulighed for at justere ventilationen efter luftens CO2-niveau -
Vinter lav Forebyg lav fugtighed i boligen, ved at aktivere lav ventilation ved lave udetemperatur +
Temperaturregulering Mulighed for at styre aggregatets drift afhængig af rumtemperaturen +
Sommer-/vinterdrift Aggregatet kan indstilles efter sommer- og vinterdrift
Sprog Der kan vælges mellem mere end 10 sprog i betjeningspanelet +
Brugerniveauer Menuen i betjeningspanelet er inddelt i 3 brugerniveauer: Bruger/Installatør/Fabrik +
Brugervalg 1 Giver mulighed for at overstyre driftstilstanden via et eksternt potentialfrit signal +
El-eftervarmeflade Med en el-eftervarmeflade kan tillufttemperaturen styres og aggregatet kan hjælpe med at opvarme boligen -
Vand-eftervarmeflade Med en vand-eftervarmeflade kan tillufttemperaturen styres og aggregatet kan hjælpe med at opvarme boligen -
Frostsikring For at beskytte eventuel vandvarmeflade for frostsprængning, standses aggregatet og komme med en alarm, hvis temperaturen i vand-eftervarmefladen bliver for lav -
Luftskifte Trinløs indstilling af fire ventilationstrin. Tilluft og fraluft kan indstilles individuelt +
Rum lav Sikkerhedsfunktion hvis boligens varmesystem svigter, stopper ventilationsaggregatet, så det ikke er med til at køle boligen yderligere ned  +
Ekstern brandautomatik Ventilationsaggregatet kan tilsluttes ekstern brandautomatik eller brandtermostat, der giver signal til om aggregatet skal stoppe eller må køre videre +
Integreret brandautomatik Ventilationsaggregatet kan leveres med integreret brandautomatik, der kan styre brand- og røgspjæld -
Konstanttrykregulering Det er muligt at installere konstanttrykregulering på både fralufts- og tilluftssiden -
Forsinket opstart Mulighed for forsinket opstart af ventilatorerne, hvis der f.eks. er tilsluttet lukkespjæld +
Gendan indstillinger Det er muligt at gemme aktuelle indstillinger og efterfølgende genindlæse dem, hvis f.eks. brugeren har stillet på aggregatet. Det er også muligt at geninstallere fabriksindstillingerne +
Manuel drift Det er muligt at teste forskellige funktioner manuelt +
Modbus  Det er muligt at indstille aggregatets Modbus adresse. Fabriksindstilling er 30 +
Datalog Det er muligt at logge aggregatets driftsdata hver 1-120 min. Alarmer vil blive logget når de opstår +
Betjeningspanel På forsiden af betjeningspanelet kan man se aggregatets aktuelle drift. +

Yderligere informationer om alle funktionerne findes i aggregatets Software- og Montagevejledning.
