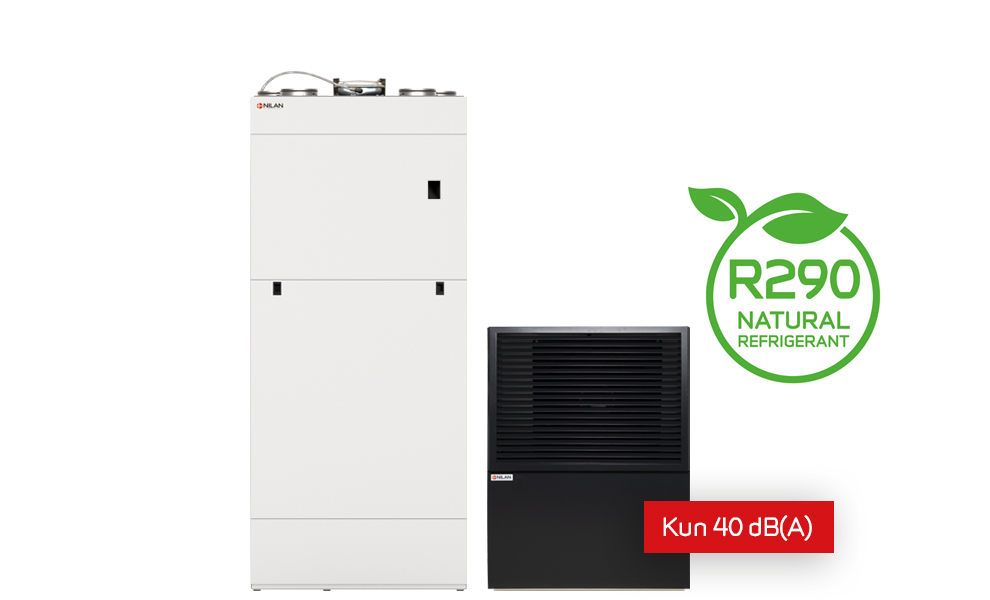

Compact P2 AIR9 E-Silent

Compact P2 AIR E-SILENT er en kompakt og komplet energiløsning til ventilation, varmegenvinding, boligopvarmning, køling og varmt brugsvand. Løsningen kombinerer ventilationsaggregatet Compact P2 AIR med den ekstremt lydsvage AIR9 E-SILENT luft/vand-varmepumpe og samler alle boligens tekniske funktioner i én energieffektiv løsning.

Anlægget kræver kun 0,56 m² plads og er velegnet til enfamiliehuse og rækkehuse med et ventilationsbehov på op til 425 m³/h.

Compact P2 AIR sørger for ventilation med effektiv varmegenvinding, varmt brugsvand og intelligent styring af den samlede løsning, mens AIR9 E-SILENT leverer energieffektiv opvarmning. På varme sommerdage kan AIR9 E-SILENT forblive slukket, mens ventilationsdelen fortsat sikrer et behageligt indeklima med lavt energiforbrug.

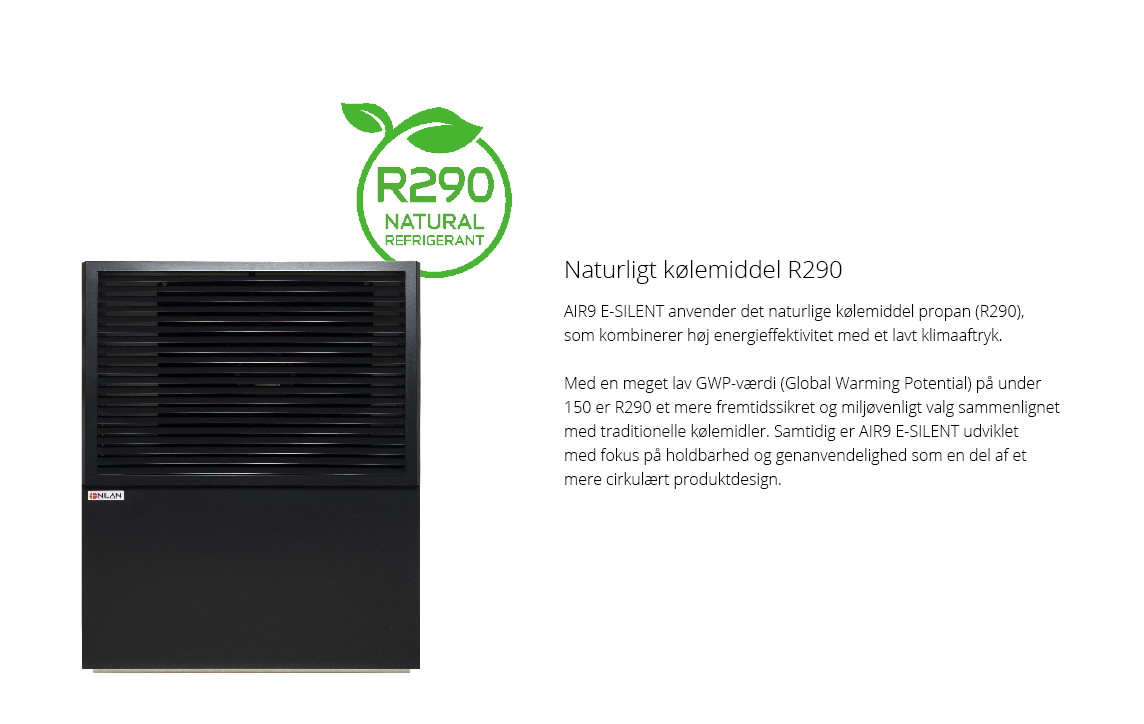

AIR9 E-SILENT anvender det naturlige kølemiddel propan (R290) og har et lydniveau på kun 40 dB(A), hvilket gør den til en af markedets mest lydsvage løsninger. Det lave lydniveau giver større frihed ved placering af udedelen tættere på skel uden at forstyrre omgivelserne.

Den høje energieffektivitet sikrer en økonomisk drift, hvor varmepumpen under normale forhold kan levere mere end fem gange så meget varmeenergi, som den bruger i strøm. Samtidig bidrager den høje varmegenvindingsgrad til et lavt samlet energiforbrug.

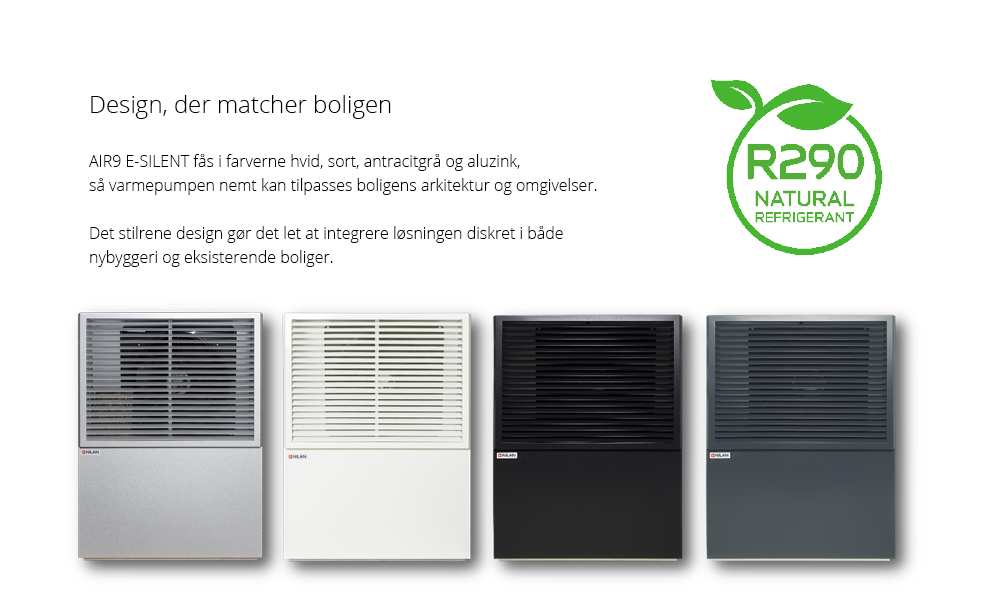

AIR9 E-SILENT fås i farverne hvid, sort, antracitgrå og aluzink, så løsningen nemt kan tilpasses boligens arkitektur.


Luftmængde (se projekteringsdata for SEL/SFP værdi)

Min : 100 m3/h
Max : 425 m3/h

Husets "hjerte og lunger"

Compact P2 AIR er et utraditionelt ventilationsaggregat, der i modsætning til traditionelle ventilationsløsninger genvinder op til 95 % af energien i fraluften via en højeffektiv modstrømsveksler. Den resterende energi udnyttes af den indbyggede varmepumpe til produktion af varmt brugsvand.

Sammen med den eksterne AIR9 luft/vand-varmepumpe udgør Compact P2 AIR en komplet løsning til ventilation, varmegenvinding, varmt brugsvand og boligopvarmning. Compact P2 AIR indeholder de nødvendige hydrauliske komponenter, herunder buffertank og styring, som sikrer et effektivt samspil med varmepumpen til opvarmning via gulvvarme eller lavtemperaturradiatorer.

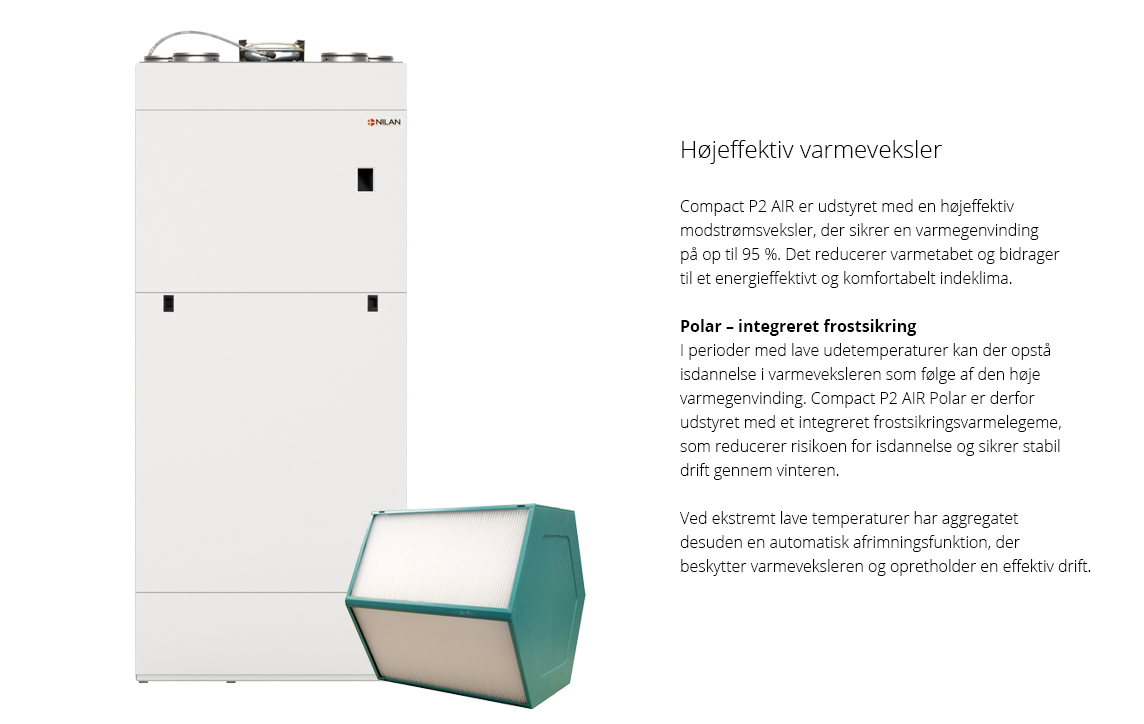

Passiv varmegenvinding

Compact P2 AIR genvinder varmen i udsugningsluften via en højeffektiv modstrømsveksler med en temperaturvirkningsgrad på op til 95 %. Den friske udeluft opvarmes af den varme fraluft, hvilket sikrer et sundt indeklima med minimalt varmetab og lavere energiforbrug.

Ved lave udetemperaturer kan der opstå isdannelse i varmeveksleren som følge af den høje varmegenvinding. Aggregatet er derfor udstyret med en intelligent afrimningsfunktion, der automatisk sikrer stabil drift.

Compact P2 AIR kan også leveres som Polar-model med indbygget frostsikringsforvarmelegeme. Det reducerer risikoen for isdannelse og sikrer høj varmegenvinding selv på kolde vinterdage.

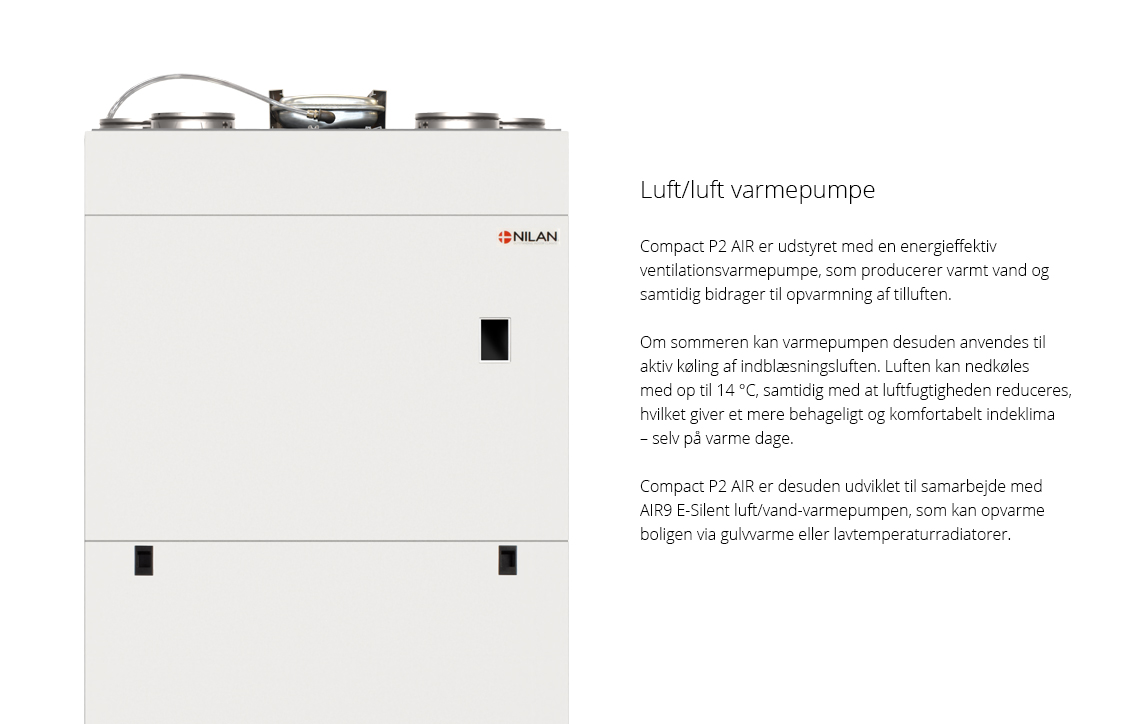

Passiv og aktiv varmegenvinding

Når den integrerede varmepumpe ikke producerer varmt brugsvand, kan den i stedet bruges til at eftervarme tilluften og dermed bidrage til opvarmning af boligen.

Funktionen aktiveres automatisk, hvis den ønskede inde- eller tillufttemperatur ikke er opnået. Det giver ekstra komfort og en mere stabil temperatur i boligen.

Når varmepumpen opvarmer tilluften, overføres en del af energien samtidig til varmtvandsbeholderen. Derfor kan temperaturen på det varme brugsvand midlertidigt overstige den indstillede værdi.

Varmt brugsvand

Den energi, der fortsat er til stede i fraluften efter varmegenvindingen, udnyttes af den integrerede varmepumpe til produktion af varmt brugsvand.

Som standard er Compact P2 AIR udstyret med en softwarebaseret skoldningssikring på 60 °C. Ved et større varmtvandsbehov anbefales det at installere en fysisk skoldningssikring, så temperaturen i varmtvandsbeholderen kan hæves yderligere.

Compact P2 AIR kan leveres med indbygget solspiral i varmtvandsbeholderen. Det gør det muligt at supplere opvarmningen med eksterne energikilder som eksempelvis solvarme, fjernvarme eller AIR luft/vand-varmepumpen.

Beskyttelse mod legionella
Compact P2 AIR har en integreret funktion til forebyggelse af legionellabakterier, som kan aktiveres manuelt eller automatisk for at sikre høj hygiejne og driftssikkerhed.

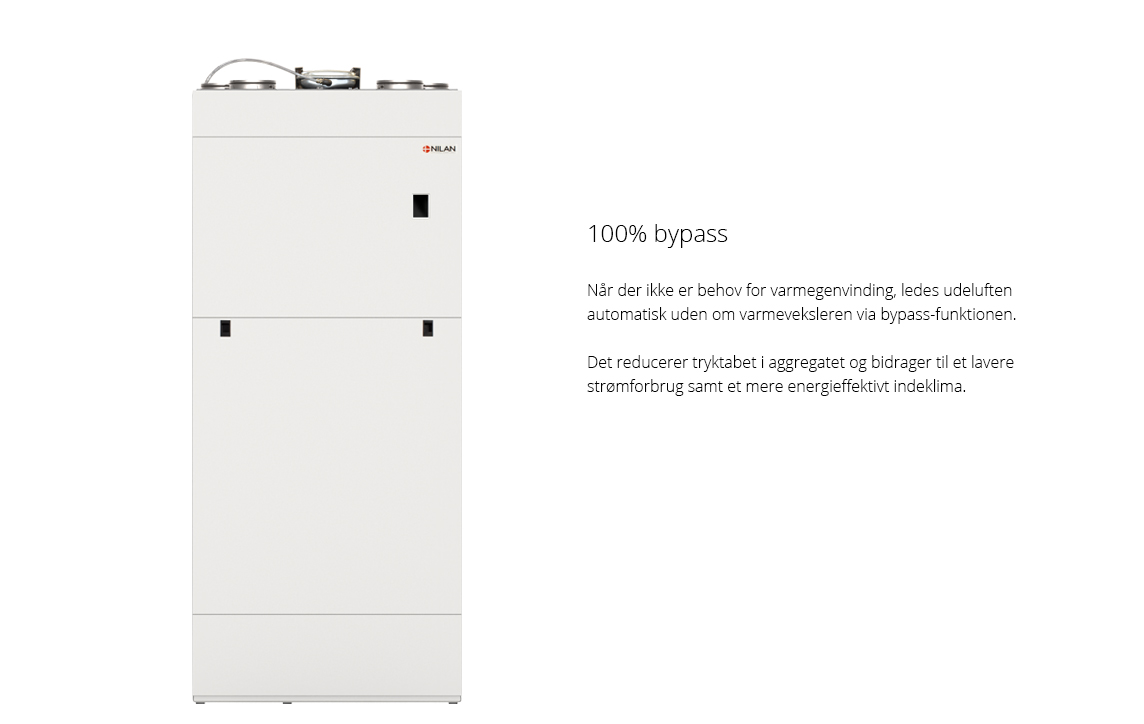

100% bypass-funktion

På varme dage kan Compact P2 AIR automatisk hjælpe med at sænke temperaturen i boligen.

Når udetemperaturen overstiger 14 °C, aktiveres sommerdrift, og aggregatet vil forsøge at køle boligen, hvis indetemperaturen overstiger de ønskede værdier.

Er udeluften køligere end indeluften, åbner bypass-funktionen automatisk og leder luften uden om varmeveksleren. Dermed tilføres boligen køligere frisk luft uden opvarmning.

Hvis udeluften derimod er varmere end indeluften, føres luften gennem varmeveksleren, hvor den køligere udsugningsluft bruges til at nedkøle indblæsningsluften. Det kaldes kølegenvinding og bidrager til et mere behageligt indeklima.

Når ventilationsdelen er i køledrift, stoppes AIR luft/vand-varmepumpen automatisk for at undgå, at systemerne modarbejder hinanden. Det er dog muligt at aktivere modsatrettet drift, så gulvvarmen eksempelvis fortsat kan levere varme i badeværelset.

Aktiv køling

Den integrerede varmepumpe i ventilationsdelen er reversibel og kan derfor både opvarme og køle tilluften.

Når bypass-funktionen ikke længere er tilstrækkelig til at holde den ønskede temperatur i boligen, kan aggregatet aktivere aktiv køling via varmepumpen.

Aktiv køling skal vælges aktivt i styringen, da funktionen bruger strøm. Energien går dog ikke til spilde, da varmen fra kølingen overføres til varmtvandsbeholderen og dermed udnyttes til produktion af varmt brugsvand.

Ved stort kølebehov anbefales det at installere en fysisk skoldningssikring, så temperaturen i varmtvandsbeholderen kan hæves yderligere.

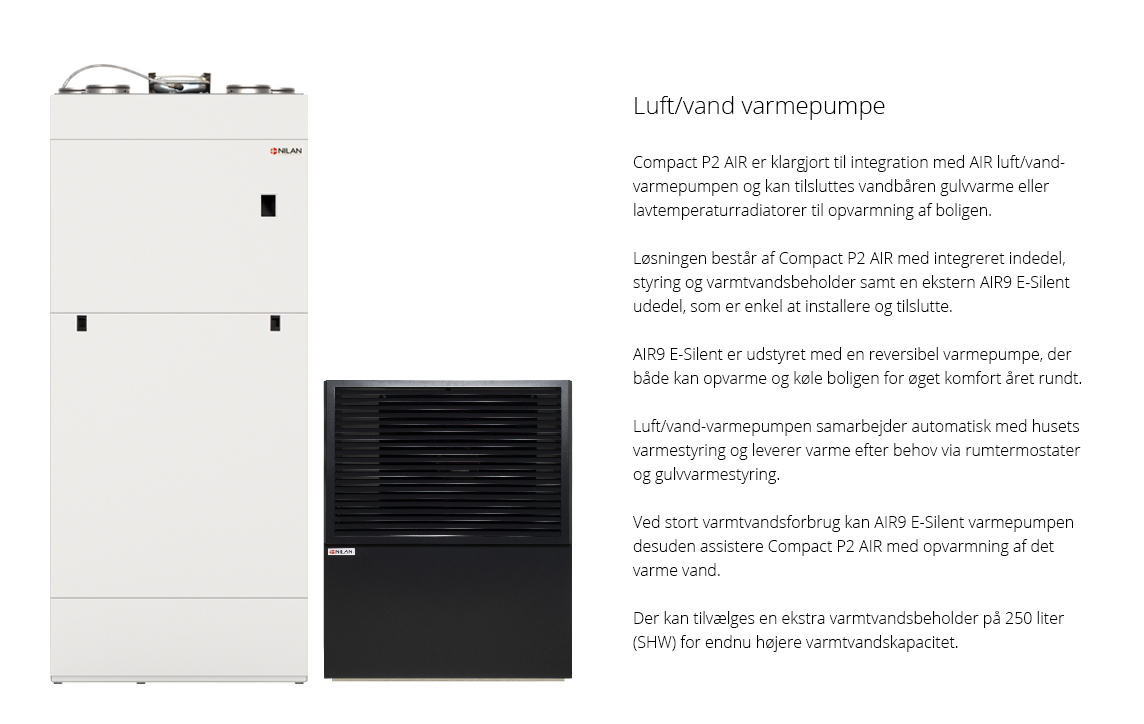

Luft/vand varmepumpe

AIR luft/vand-varmepumpen leverer energieffektiv opvarmning til boligen via gulvvarme eller lavtemperaturradiatorer.

Varmepumpen samarbejder med husets varmestyring og regulerer automatisk varmeproduktionen efter behov. Når rumtermostaterne registrerer behov for varme, sørger AIR varmepumpen for effektiv og komfortabel opvarmning af boligen.

Når ventilationsdelen er i køledrift, stoppes AIR luft/vand-varmepumpen automatisk for at undgå modstridende drift. Det er dog muligt at tillade samtidig drift, så eksempelvis gulvvarmen i badeværelset fortsat kan være aktiv under køledrift.

Varmt brugsvand

AIR luft/vand-varmepumpen producerer ikke selv varmt brugsvand, men kan assistere Compact P2 AIR ved stort varmtvandsforbrug.

Hvis Compact P2 AIR er udstyret med solspiral, kan AIR varmepumpen bidrage til opvarmningen af varmtvandsbeholderen og dermed øge den samlede kapacitet.

Der kan desuden tilvælges en ekstra varmtvandsbeholder på 250 liter (SHW), hvor AIR varmepumpen kan forvarme brugsvandet, inden det efteropvarmes i Compact P2 AIR. Det giver ekstra høj komfort i boliger med stort varmtvandsbehov.



Compact P2 AIR

Energieffektivitetsklasse varmt brugsvand A
Forbrugsprofil vandvarmer L (Large)
Varmtvandsbeholder 180l
Dimensioner (B x D x H) 900 x 610 x 2153 mm
Vægt 260 kg (inkl. AIR9 buffertank)
Pladetype kabinet Aluzink stålplade, pulverlakeret hvid RAL9016
Varmevekslertype Modstrømsveksler i Polyethylenterephthalat
Ventilatortype Kammerventilator med B-hjul og omdrejningskonstante EC motorer
Filterklasse Greencycle ISO 16890 Coarse 75% (G4)
Kanaltilslutninger Ø160 mm
Kølemiddel R134a
Kølemiddelfyldning 2 kg

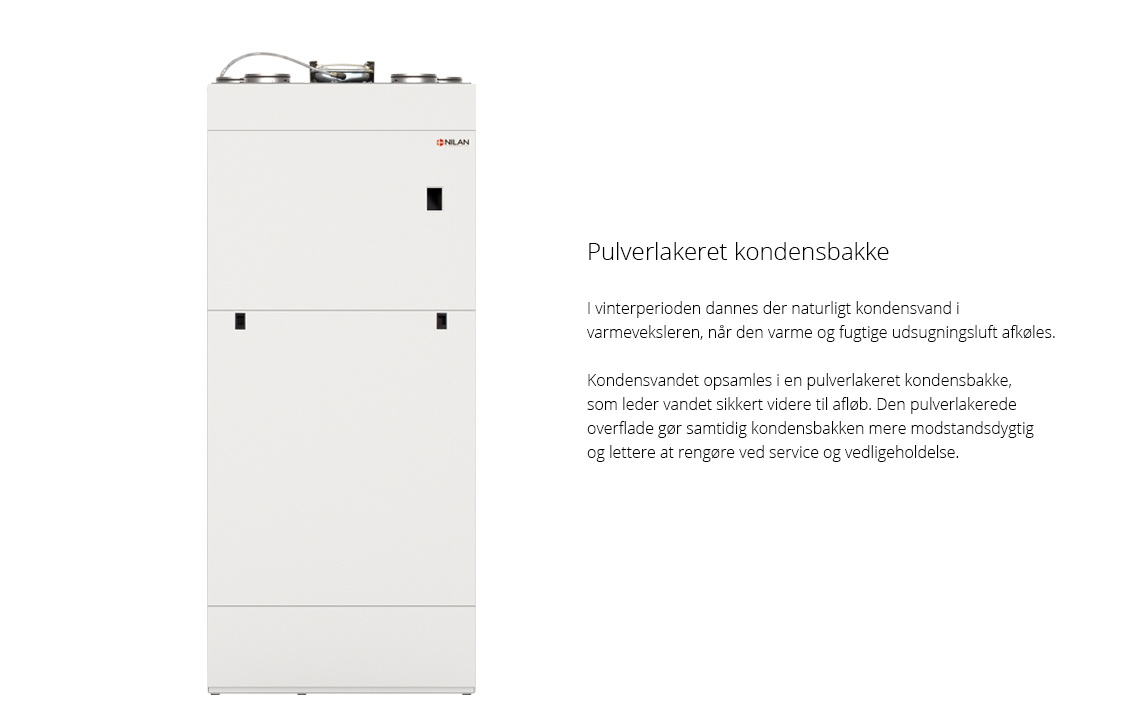

Kondensafløb PVC Ø20 x 1,5 mm
Forsyningsspænding 230V 50/60 Hz
Maks. optaget effekt 2,2 kW / 9,6 A *1  -  3,4 kW / 14,8 A *2
Standby effektforbrug 3 W
Tæthedsklasse IP31
Omgivelsestemperatur -20 / +40 °C
Ekstern lækage < 1,82 % *3
Intern lækage < 2,04 % *4


*1 - Compact P2 standard aggregat
*2 - Compact P2 Polar med integreret frostsikringsforvarmeflade
*3 - Testet i henhold til EN13414-7
*4 - Testet i henhold til EN13141-7



AIR9 E-Silent (luft/vand varmepumpe)

Dimensioner (B x D x H) 938 x 673 x 1318 mm
Vægt 165 kg

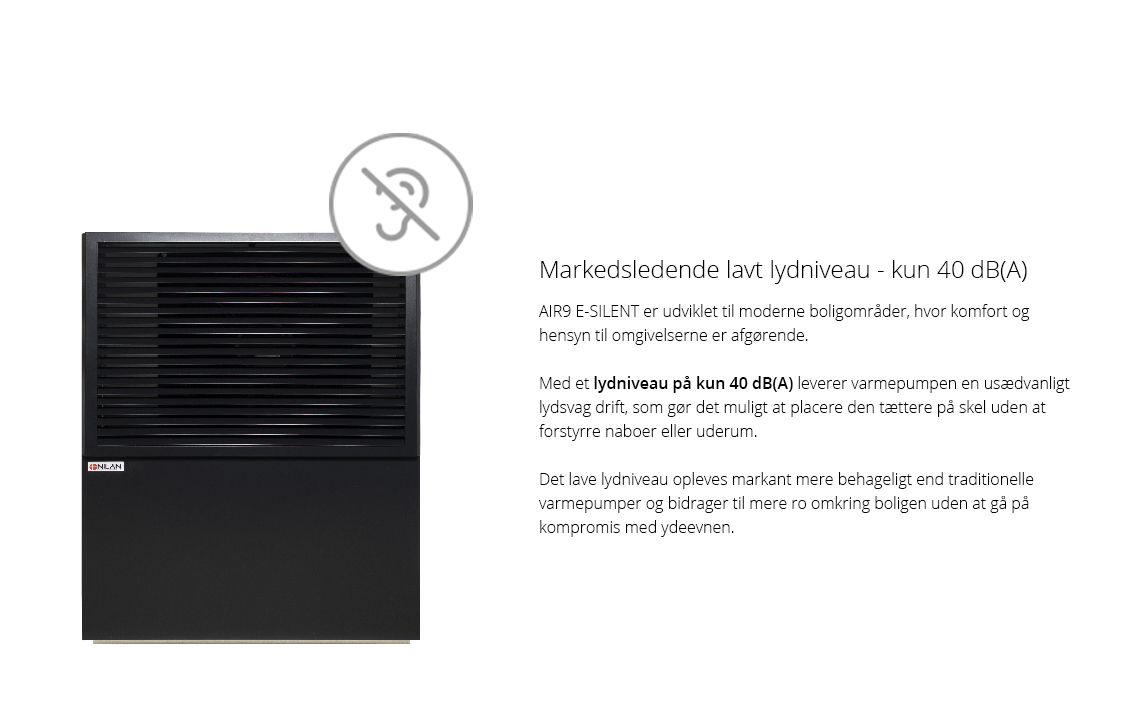

Lydeffektniveau 38,6-56,1 dB(a) *
Nominel nytteeffekt 1,36-7,86 kW *
Nominel luftgennemstrømning 3000 m3/h

* Afhængig af evt. begrænsning af kompressorydelsen.Varmepumpen kan begrænses til den ønskede ydelse og dermed opnå lavere lyd ved maks. drift.



Energieffektivitetsklasse, lavtemperaturanvendelse 35°C A+++
Energieffektivitetsklasse, middeltemperaturanvendelse 55°C A+++
Forsyningsspænding (indedel) 3 x 400 (3 x 230V), N, PE, 16A, 50 Hz
PMAX (indedel) 6,5 kW
Sikringsstørrelse (indedel) 16A
Standby elforbrug 10 W
El-suppleringsvarme 2 kW + 3 kW
Buffer/Ladekreds (integreret) 50 L
Åbningstryk sikkerhedsventil (centralvarme) 2,5 bar
Ekspansionsbeholder (centralvarme) 10 L
Fortryk ekspansionsbeholdere 0,5 bar
Max. luftmængde 3.400 m3/h
Kompressor med variabel ydelse 20 – 100 %
Tæthedsklasse Ventilator IP54
Forsyningsspænding (udedel) 230V 1 N+PE, 50Hz
PMAX (udedel) 3300 W
Sikringsstørrelse (udedel) 16 A
Mærkeeffekt (max/min) A-Pumpe 44W / 3W
Mærkestrøm (max/min) A-Pumpe 0,45A / 0,05A
Kondensator tryktab (centralvarme) 6,9 kPa ved 0,28 L/s
Centralvarme tilslutning 3/4”
Kølemiddel R290
Kølemiddelfyldning 1,6 kg
Pressostat lavtryk (on/off) 0 bar G
Pressostat højtryk (on/off) 28 bar G
Arbejdstemperatur -25 °C → 50 °C
Centralvarme, fremløbstemperatur 15°C → 55°C
VVS-tilslutningsdimension 1”
SCOP lavtemperatur (35°C) testet iht. EN14825:2022* 5,33
  - P_rated (tude -10°C) 5,2 kW
  - COP v/-10°C 2,84
SCOP middeltemperatur (55°C) testet iht. EN14825:2022* 3,98
   - P_rated (tude -10°C) 4,7 kW
   - COP (ved -10°C) 2,11
Køleydelse / EER ved 7°C/35°C 7,59 kW / 3,3
Køleydelse / EER ved 12°C/35°C 9,57 kW / 4,7
Køleydelse / EER ved 18°C/35°C 11,86 kW / 6,2

* SCOP (Seasonal COP) er for gennemsnitlig klima, variabel fralufttemperatur, variabel fremløbstemperatur, variabelt flow, reversibel.



Kapacitet

Kapacitet af standardaggregat som funktion af qv og Pt ext.

Testet i henhold til EN13141-7 med standardfiltre ISO 16890 Coarse 75% (G4) og uden eftervarmeflade.

SEL-værdier indeholder aggregatets samlede elforbrug ekskl. styring.

Konverteringsfaktor: J/m3 : 3600 = W/m3/h.

NB! SEL-værdierne er målt og angivet som en samlet værdi for begge ventilatorer.


Temperaturvirkningsgrad

Temperaturvirkningsgrad for standardaggregat med modstrømsveksler.

Testet i henhold til EN13141-7, tør virkningsgrad.

NB! Temperaturvirkningsgraden er for modstrømsveksleren alene (uden varmepumpedrift)




COP luft/luft

Varmeeffektfaktor COP indblæsningsluft som funktion af udetemperatur [ºC] og volumenstrøm qv [m3/h] i henhold til EN14511 ved en fralufttemperatur på 20 ºC.

NB! COP i henhold til EN14511 er udregnet for varmepumpe og modstrømsveksler samlet.


Varmeeffekt indblæsning

Varmeeffekt Qc [kW] som funktion af volumenstrøm qv [m3/h] og udelufttemperatur [ºC] fraluft = 20 ºC, i henhold til EN14511.

Varmeeffekt er det bidrag til rumopvarmningen som friskluften tilføres gennem Compact P2 til indblæsningsluften.

Ventilationstabet er den varmeeffekt, der tabes uden varmegenvinding ved den givne volumenstrømsluft.




Køleeffekt

Køleeffekt Q [kW] som funktion af volumenstrøm [m3/h], iht. EN 14511, fraluft = 27 °C, udeluft = 35 °C.

Køleeffekten er det bidrag, som friskluften tilføres gennem Compact P2 til indblæsningsluften.





Energieffektivitetsforhold

Energieffektivitetsforhold EER [-] for indblæsningsluft som funktion af volumenstrøm [m3/h] iht. EN 14511 ved en fralufttemperatur = 27 °C og udelufttemperatur = 35 °C.

NB! COP iht. EN 14511 er målt for varmepumpe og modstrømsveksler samlet.



Lyddata

Lyddata er for qv = 275 m3/h og eksternt tryktab (Pt, ext) = 100 Pa iht. EN ISO 3744 for overflade og EN ISO 5136 for kanaler.

Lydeffektniveauet LWA falder med faldende luftmængde og faldende modtryk.

Lydtryksniveauet LpA i 1 m fra aggregatet.

Du kan downloade AutoCad eller Revit tegninger med BIM-data på en række af Nilan ventilations- og varmepumpeløsninger - listen udvides løbende.
Med BIM-data får du alle nødvendige tekniske data for at kunne tegne og beregne på Nilan konstruktioner i 3D.

Se BIM-data på Nilan anlæg her



Compact P2 (indedel)

1: Udeluft
2: Tilluft (indblæsning)
3: Fraluft (udsugning)
4: Afkastluft



AIR9 E-Silent (udedel)

CTS602 styringen er en avanceret styring med mange indstillingsmuligheder. Styringen leveres fra fabrikken med en grundindstilling der kan tilpasses de driftsmæssige ønsker og krav, for at opnå en optimal drift og udnyttelse af aggregatet.

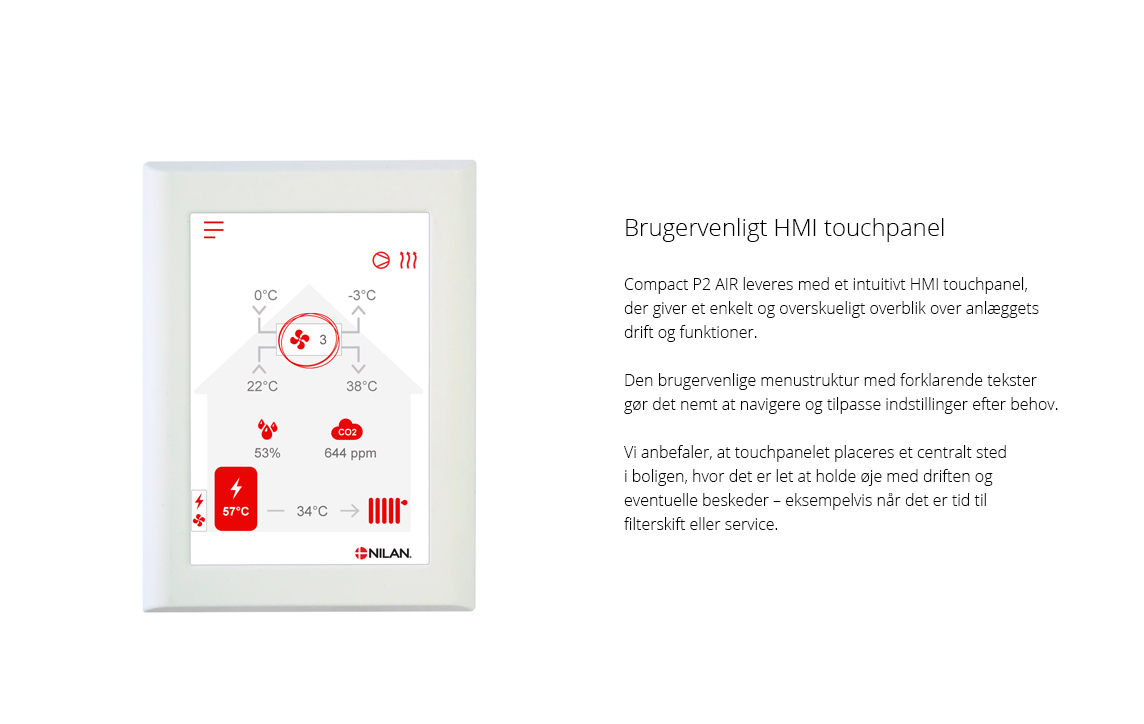

HMI Touch panelet giver et godt overblik over aggregatets aktuelle drift, og har en menu-struktur, der er let at finde rundt i for både bruger og installatør.

Ekstern kommunikation
CTS602 styringen har en åben Modbus RS485 protokol, der kan bruges til at kommunikere med via eksterne CTS systemer. Modbus forbindelsen bruges f.eks. til Schneiders IHC eller KNX system.

Funktionsoversigt   +Standard
-Tilbehør

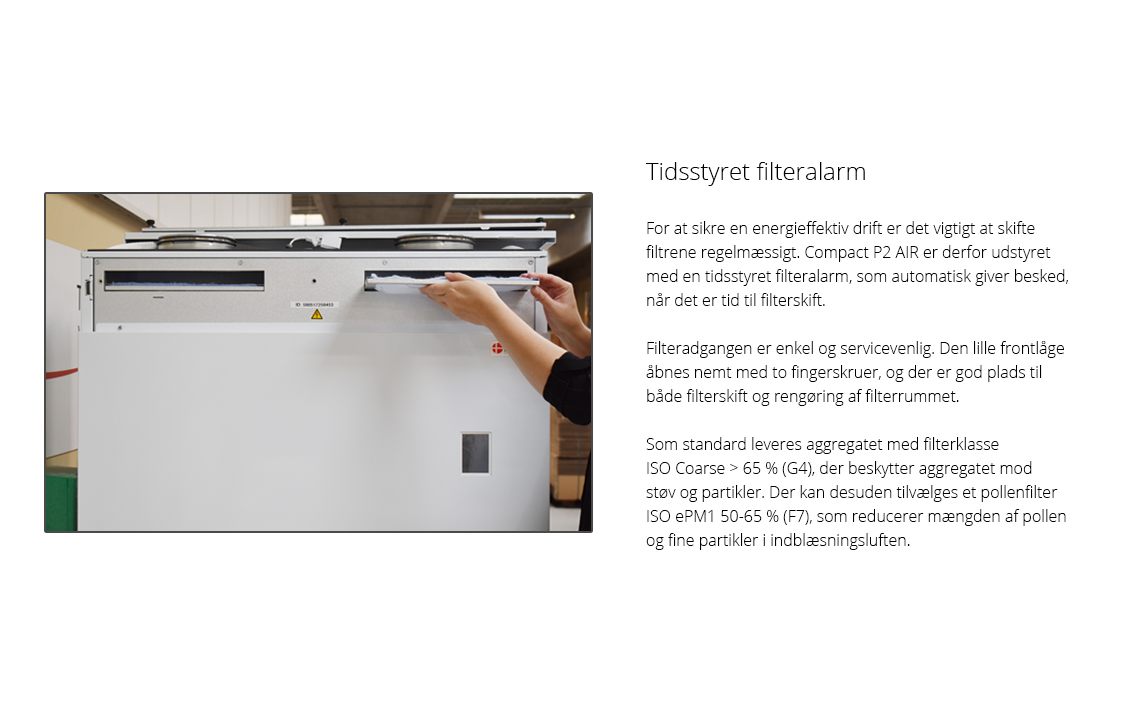

Filtervagt Tidsstyret filtervagt giver besked, når det er tid til at skifte filter. Kan indstilles mellem 30 og 180 dage. +
Driftstilstand Kan indstilles til at køre Auto efter indstillede værdier eller indstilles til at køre i varme- eller kølemode. +
Trinløs regulering De fire ventilationstrin kan indstilles trinløst 20-100%, med forskellige værdier for tilluft og fraluft. +
Fugtstyring Indbygget fugtstyring kan indstilles til at køre høj ventilationsdrift ved høj fugt (når man er i bad) og lav ventilationsdrift, hvis luftfugtigheden i boligen bliver for lav. +
Aktiv køl Aggregatet kan indstilles til at køle tilluften om sommeren, hvis der skulle være behov for det. Når varmepumpen køler, afsættes varmen i varmtvandsbeholderen, således at man får "gratis" varmt brugsvand, når aggregatet er i kølemode. +
Lav udetemperatur Det er muligt at sænke ventilationen ved lav udetemperatur, for at undgå at luftfugtigheden indenfor bliver for lav. +
CO2 styring Det er muligt at styre ventilationsniveauet efter boligens CO2 niveau. -
Temperaturindstillinger Temperaturindstillingerne anvendes af styringen til at regulere driften af hele anlægget. +
Frostsikring Styringen har en automatisk funktion til afrimning af veksleren, hvis der skulle danne sig is i den. +
Frostsikring Polar Polar-modellen har indbygget frostsikringsforvarmelegeme til beskyttelse af modstrømsveksleren, så der ikke kommer is i den. +
Varmt brugsvand Compact P2 producerer det varme brugsvand via luft/luft varmepumpen i ventilationsdelen. +
Pause varmt brugsvand Det er muligt at sætte varmtvandsproduktionen på pause, hvis man f.eks. i en periode ikke er hjemme. På den måde spares energi. +
Frostsikring varmt vand For at beskytte varmtvandsbeholderen er den udstyret med en frostsikringsfunktion. +
El-supplering varmt vand

Er varmtvandsbehovet i perioder så stort at varmepumpen ikke kan følge med, kan en el-supplering slås til for at hjælpe med at opvarme det varme brugsvand.

 +
Skoldningssikring Styringen har en skoldningssikring indbygget, der sikrer at det varme brugsvand ikke bliver for varmt og kan skolde brugerne. +
Anti-Legionella Styringen har en Anti-Legionella behandling af det varme brugsvand, der kan aktiveres manuelt eller automatisk. +
Anode Elektronisk overvåget anode. Giver besked, når det er tid til at udskifte den, så varmtvandsbeholderens levetid forlænges.
SHW forvarmebeholder En ekstra varmtvandsbeholder SHW kan tilsluttes AIR luft/vand varmepumpen og forvarme den varme brugsvand til 45 ºC, inden det kommer ind i Compact P2 varmtvandsbeholder. +
AIR varmt brugsvand Hvis Compact P2 bliver bestilt med en solspiral, kan AIR luft/vand varmepumpen tilsluttes Compact P2 varmtvandsbeholder, og hjælpe til med at producere det varme brugsvand. En god løsning, hvis der er et stort behov for varmt brugsvand, og der ikke er plads til en SHW beholder. +
AIR varmepumpe on/off AIR luft/vand varmepumpen skal sluttes manuelt, hvis den i en periode ikke skal opvarme boligen. +
Køl/varme samme tid Styringen sikrer at AIR luft/vand varmepumpen ikke kan opvarme boligen på samme tid som når Compact P2 er i kølemode. Skulle man dog alligevel ønske f.eks. at badeværelsesgulvet er varmt om sommeren, kan man indstille styringen til køl og varme på samme tid, så blokerer Compact P2 ikke længere for opvarmning via AIR luft/vand varmepumpen. +
Vejrkompensering Fremløbstemperaturen kan reguleres efter udetemperaturen. +
Ugeplan Der kan laves en ugeplan med forskellige indstillinger afhængig af brugen af boligen. +
Smart Grid Compact P2 AIR er godkendt til Smart Grid løsninger, hvor elselskabet bestemmer elforbruget og dermed driftsomkostningerne. +
Brugervalg 1 Anvendes hvis man via et potentialtfrit signal ønsker at overstyre aggregatets drift. Anvendes f.eks. hvis der er tilsluttet en emhætte til anlægget. +
Brugervalg 2 Anvendes som brugervalg 1, men har samtidig et udgangssignal, der kan anvendes f.eks. til at styre en spjæld. +
Hændelseslog Logger hændelser i styringen samt fejlmeddelelser og advarsler. +
Udlæs data Alle aktuelle værdier i anlæggets drift kan udlæses. Anvendes oftest til fejlfinding. +
Nødstop ventilation Man må ikke slukke for ventilationen, da det kan give skader på aggregatet, kanalsystem og i værste fald boligen. Men det kan være nødvendigt kortvarigt at slukke for ventilationen f.eks. på grund af en beredskabsmeddelelse. +

Yderligere informationer om alle funktionerne findes i aggregatets Software- og Montagevejledning.



Compact P2 (indedel)

OBS! Ved opstilling af aggregatet bør der altid tages hensyn til fremtidig service og vedligehold. Der anbefales en minimum friplads foran aggregatet på 60 cm.

Det skal være let at udskifte filtre og f.eks. skal det være muligt at kunne tage veksleren ud, udskifte ventilator eller andre komponenter. Derfor anbefales det også at forbinde aggregatet med kanalsystemet via fleksible forbindelser.

OBS! Der er vigtigt, at aggregatet opstilles i vater for at opnå et ordentligt afløb fra kondensvandsbakken.





AIR9 E-Silent (udedel)

OBS! AIR placeres på et stabilt underlag og helst på et støbt fundament.

Udedelen skal altid opstilles på et fast, vandret og vibrationsfrit underlag og evt. fastgøres til fast materiale. Der skal ved placeringen desuden tages højde for den fremherskende vindretning i opvarmningssæsonen, da varmepumpens ydeevne vil begrænses, hvis udedelen udsættes for kraftig modvind.

PHI certifikat


Compact P2 er certificeret af det tyske Passivhaus Institut, hvilket dokumenterer, at enheden lever op til strenge krav til energieffektivitet og ydeevne i lavenergibyggeri.


Smart Grid

Compact P2 understøtter Smart Grid-teknologi, der gør det muligt for elselskabet at styre driften, så energien bruges, når den er billigst.
Løsningen kan også integreres med solceller og tilpasses produktionen, så driften optimeres i takt med, at der genereres strøm.


EPD – Miljøvaredeklaration


Compact P2 har en verificeret EPD (Environmental Product Declaration), som dokumenterer produktets miljøpåvirkning gennem hele dets livscyklus.
Deklarationen giver gennemsigtighed og kan anvendes i miljøcertificerede byggeprojekter.




Download ecodesign datablad her Download ecodesign datablad her Download ecodesign datablad her
