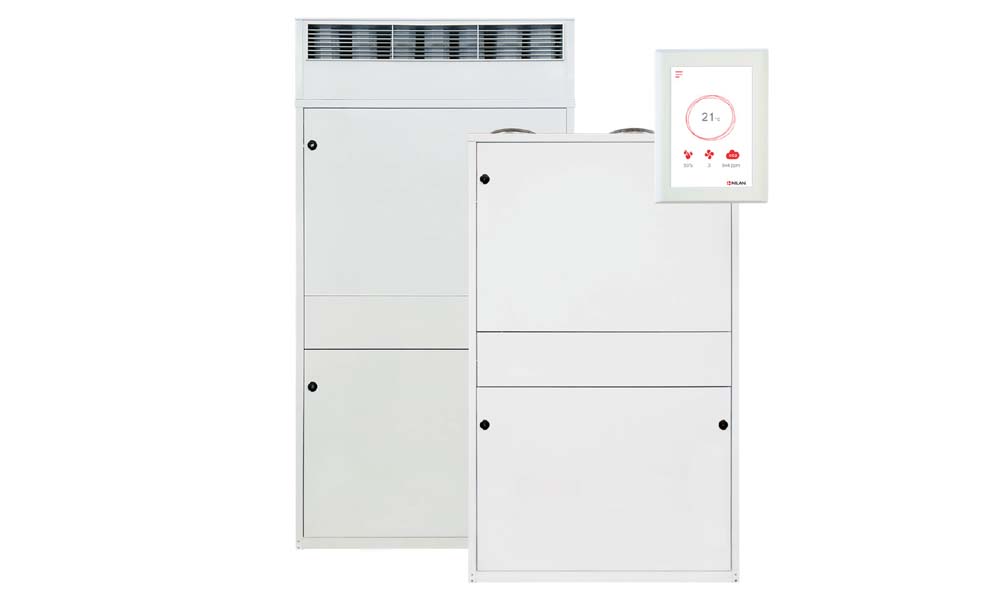

HCR 800T

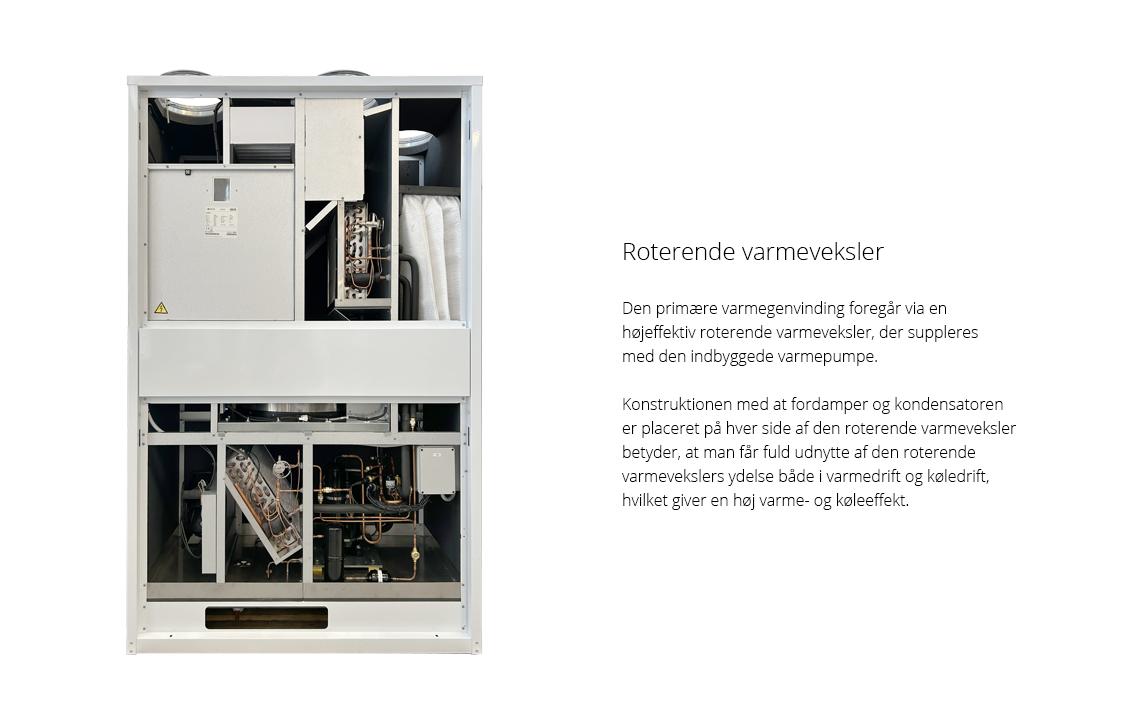

HCR 800T er en energieffektiv og lydsvag ventilationsløsning, der kombinerer en rotorveksler og en varmepumpe for optimal varmegenvinding. Løsningen er velegnet til både decentral og central ventilation og kan anvendes i klasse- og mødelokaler, fitnesscentre, kontorer samt andre erhvervsbygninger.

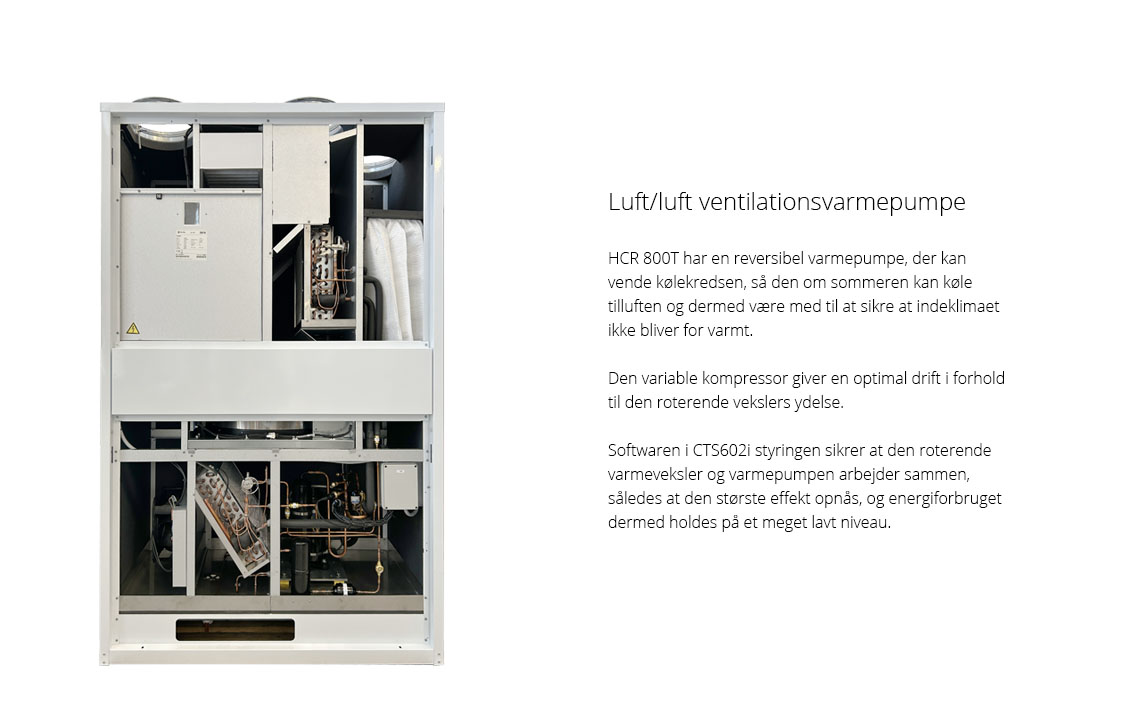

Den integrerede varmepumpe har en reversibel kølekreds, der gør det muligt at justere tilluftens temperatur med både opvarmning og køling efter behov. Den avancerede styring sikrer en effektiv regulering af indeklimaet, samtidig med at energiforbruget holdes på et minimum.

HCR 800T er designet med fokus på nem installation, enkel vedligeholdelse og et lavt lydniveau. Aggregatet leveres med en hermetisk lukket kølekreds og præ-fyldt kølemiddel, hvilket minimerer behovet for ekstra forberedelser. Styringen sker via CTS602i, der tilbyder en brugervenlig og intuitiv betjening.


Luftmængde (se projekteringsdata for SEL/SFP værdi)

Min : 0 m3/h
Max : 1000 m3/h
Dimensioner (B x D x H) 1100 x 621 x 1890 mm
Vægt 205 kg
Pladetype kabinet Aluzink stålplade, pulverlakeret hvid RAL9016
Optaget effekt 2,3 kW (ventilatorer + kompressor)
Forsyningsspænding 1 x 230V + N, 50 Hz
Max. fasestrøm 1 x 13 A
Kompressor Inverterstyret
Kølemiddel kølekreds R 410 A / 1,2 kg
Kondenseringskapacitet 2,5 l/h (25 °C / 70% RH, nominel luftmængde)
Kondensafløb PVC, Ø 20×1,5 mm
Filterklasse Udeluft: Posefilter ePM1 65% Fraluft: Kasettefilter ePM10 50%
Kondensator/fordamper (HxB) 404 x 352 mm
Kanaltilslutninger Ø250 mm
Tæthedsklasse DS/EN 1886 L2





Varmedata

Luftmængde 800 m3/h 1000 m3/h
Udsugningstemperatur + 22 °C / 50% RH + 22 °C / 50% RH
Udetemperatur - 12 °C / 90% RH - 12 °C / 90% RH
Sorptionsveksler 10,98 kW 13,05 kW
Kondensator 2,43 kW 2,53 kW
Total varmekapacitet 13,41 kW 15,58 kW
Indblæsningstemperatur 24,8 °C 21,8 °C
Kompressorens strømforbrug 0,56 kW 0,53 kW
Varme COP 23,9 29,4



Køledata

Luftmængde 800 m3/h 1000 m3/h
Udsugningstemperatur + 24 °C / 60% RH + 24 °C / 60% RH
Udetemperatur +35 °C / 60% RH +35 °C / 60% RH
Sorptionsveksler 7,72 kW 8,6 kW
Fordamper 2,95 kW 3,53 kW
Total køleeffekt 10,67 kW 12,13 kW
Indblæsningstemperatur 16,1 °C / 87% RH 20,1 °C / 86,1% RH
Kompressorens strømforbrug 1,04 kW 1,02 kW
Køle EER 10,26 11,9

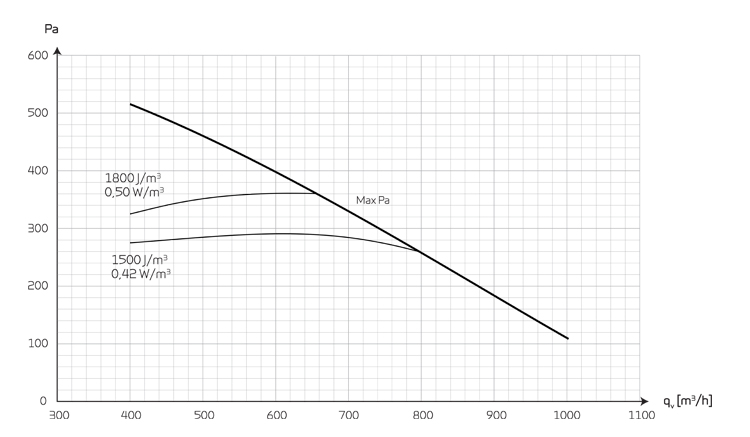

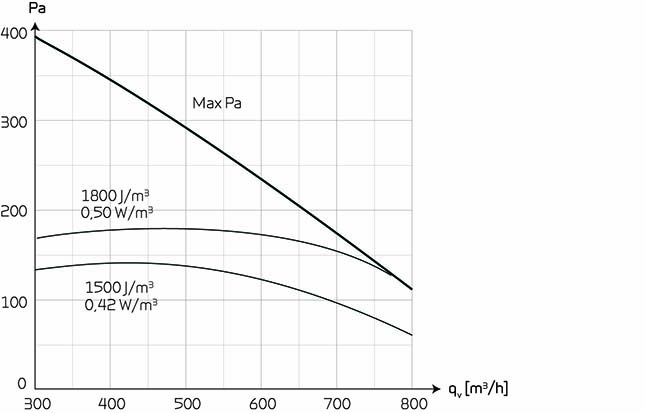

Kapacitet (sorptionsveksler)

Projekteringsdata er beregnetpå baggrund af en sorptionsveksler.

Max Pa kapacitet af standardaggregat, Pt ext som funktion af qv under hensyntagen til SFP-værdierne.

SFP-værdier iht. EN 13141-7 er for standardaggregat med ISO ePM10 >60% (M5) og ISO ePM1 50% (F7) filtre og uden varmeflade.

* Lufthastighed over fordamperfladen er målt ved meter pr. sekund.

OBS! SFP-værdierne er målt og angivet som en samlet værdi for begge ventilatorer.

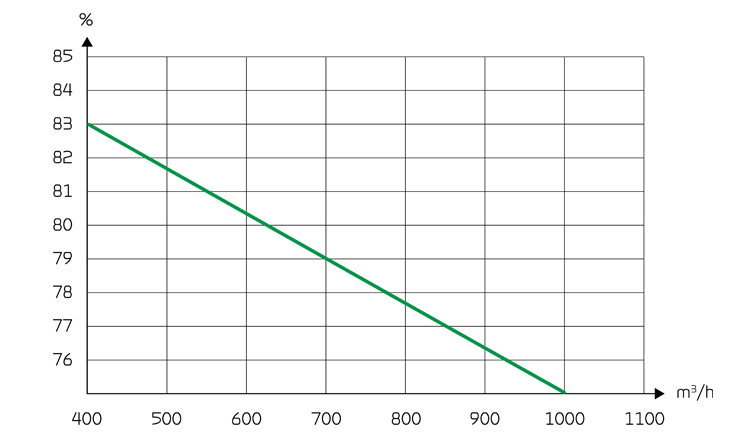

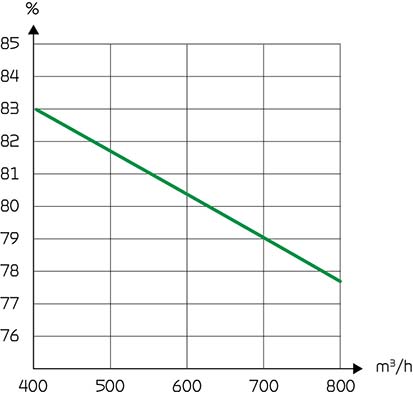

Temperaturvirkningsgrad

Temperturvirkningsgrad for roterende veksler i henhold til EN308 (tør).

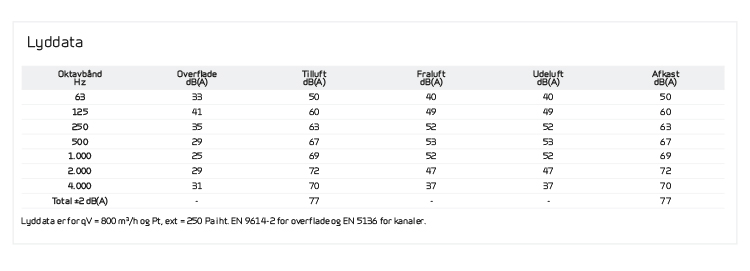

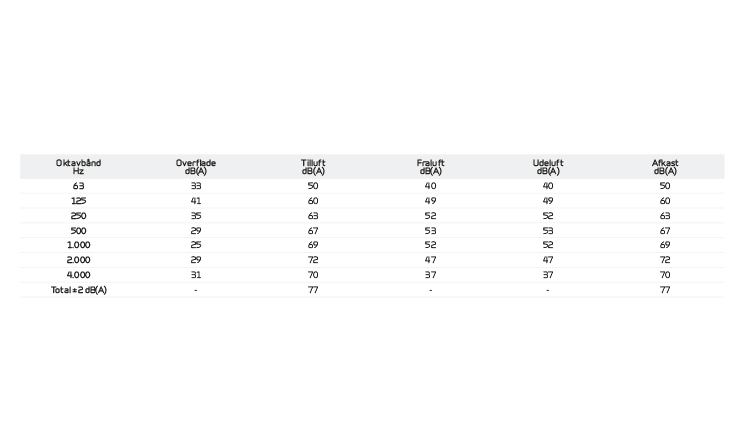

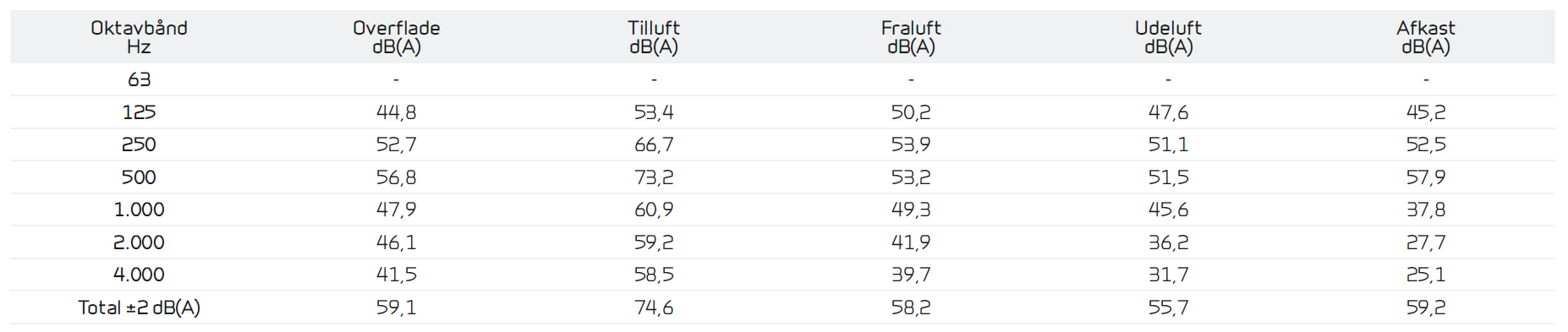

Lyddata

Lyddata er for qv = 800 m3/h og Pt ext = 250 Pa i henhold til EN 9614-2 for overflade og EN 5136 for kanaler.

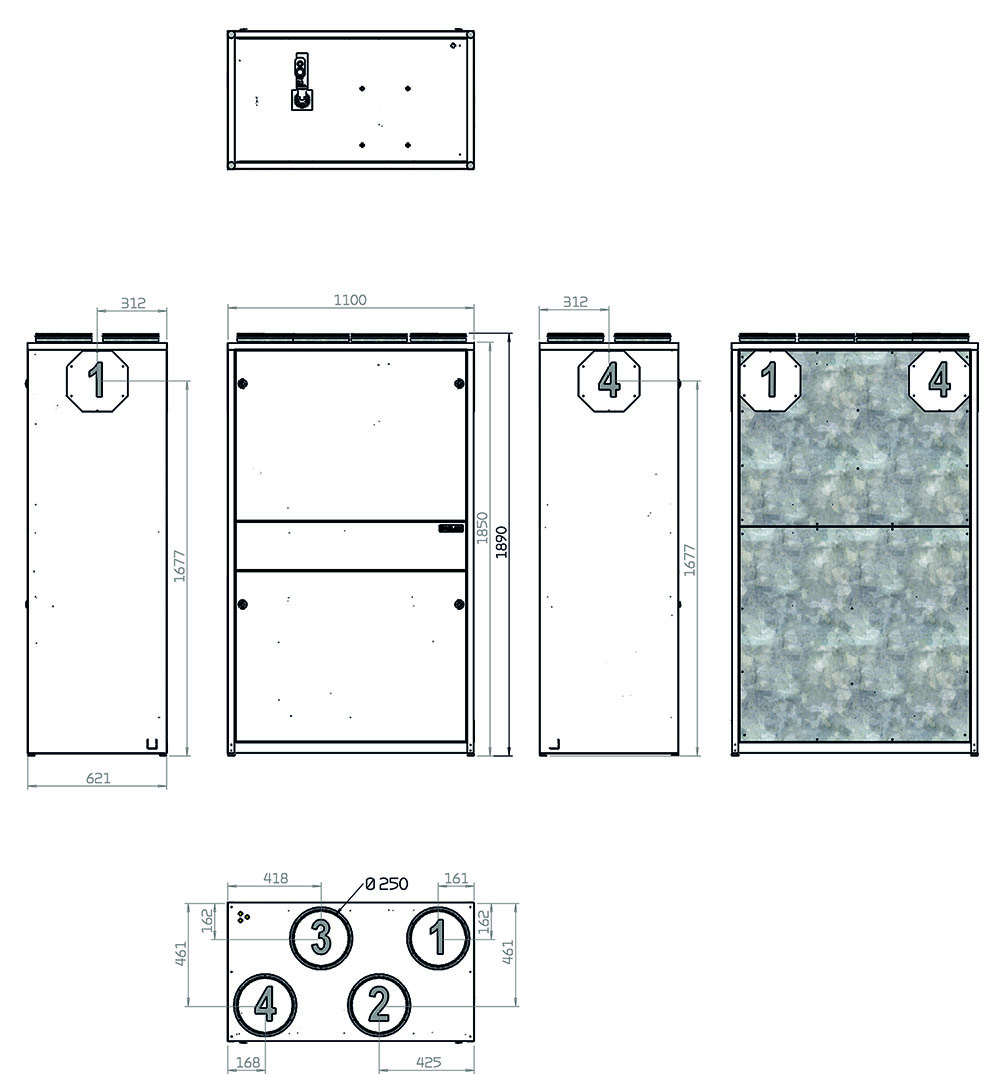

Målskitse for HCR 800T (standard):




Alle mål er vist i mm.

1. Udeluft
2. Tilluft (indblæsning)
3. Fraluft (udsugning)
4. Afkast

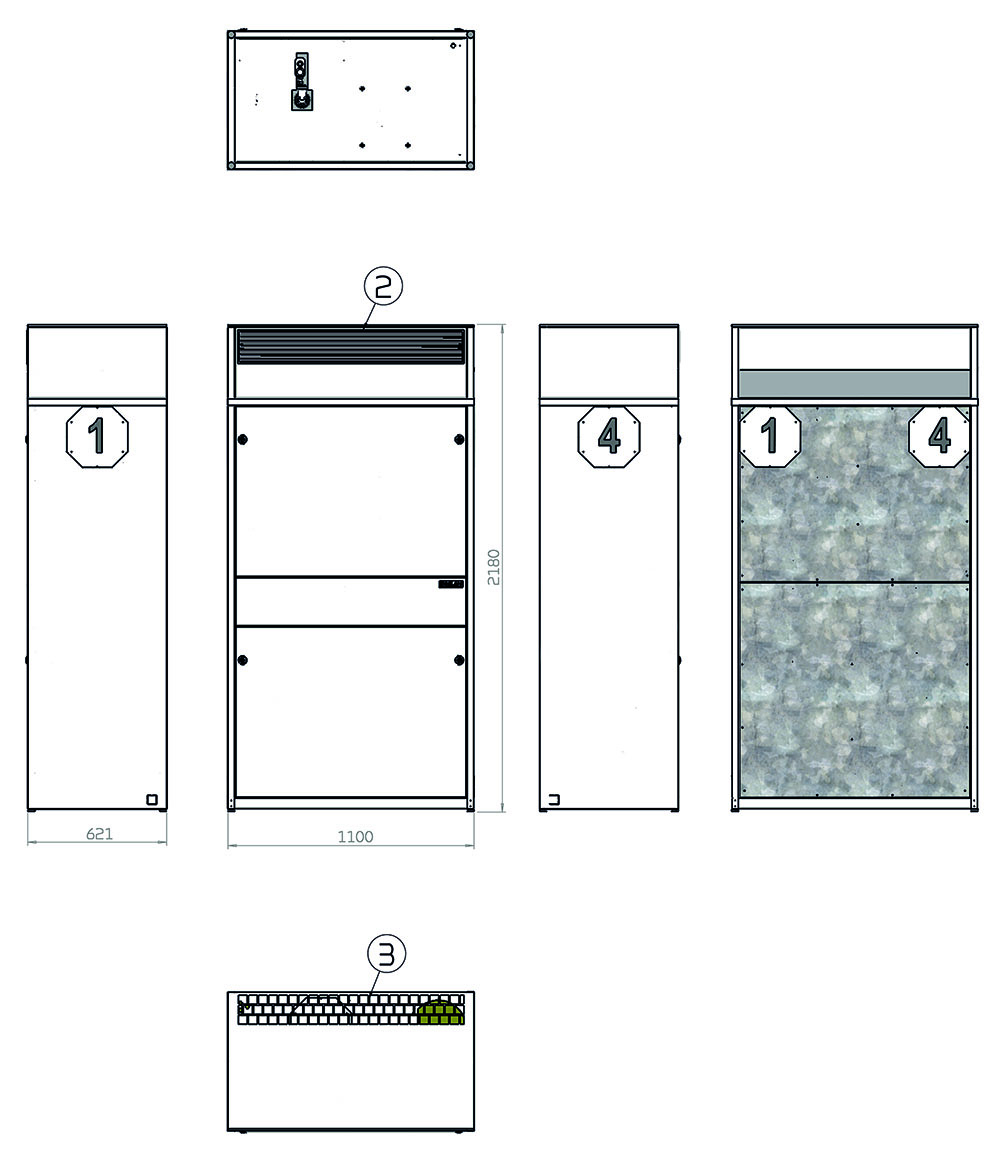

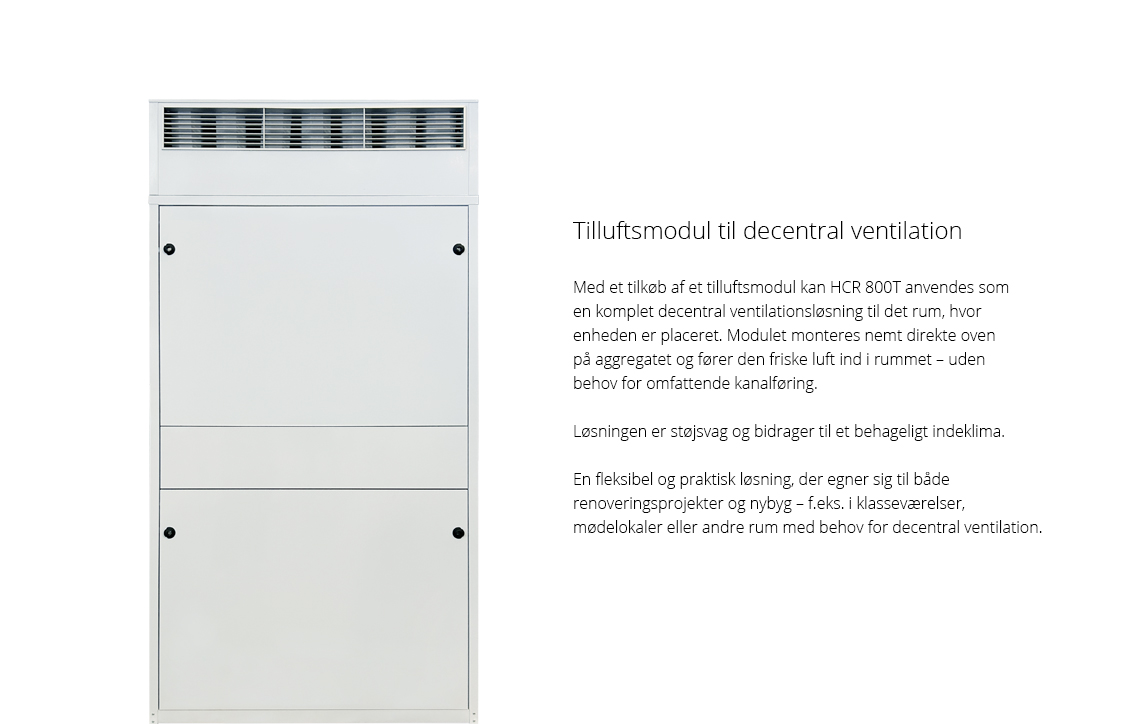

Målskitse for HCR 800T (med tilluftsmodul):

Alle mål er vist i mm.

1. Udeluft
2. Tilluft (indblæsning)
3. Fraluft (udsugning)
4. Afkast

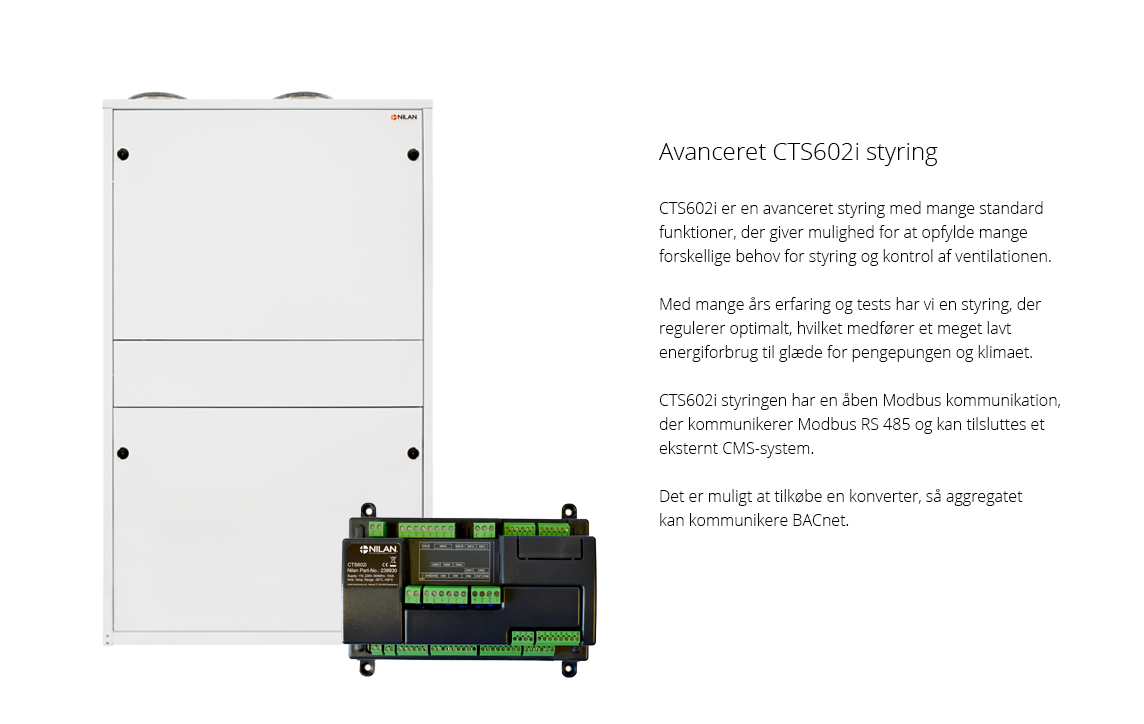

CTS602i-styring – avanceret og fleksibel styring til erhvervsanlæg
CTS602i er en avanceret styring til erhvervsanlæg med mange justeringsmuligheder. Den leveres fra fabrikken med en standardindstilling, der kan tilpasses specifikke driftskrav og ønsker, så aggregatet opnår optimal ydeevne og effektivitet.

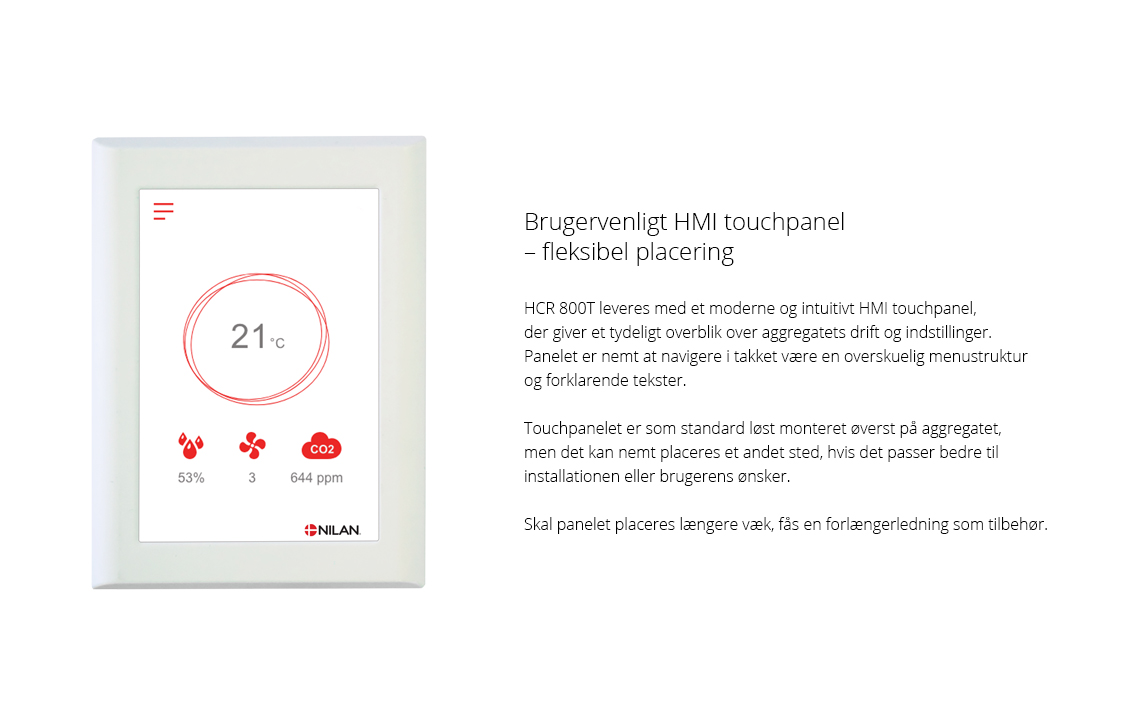

Brugervenlig betjening med HMI Touch-panel
HMI Touch-panelet giver et klart overblik over aggregatets aktuelle drift og har en intuitiv menustruktur, der gør det nemt for både brugere og installatører at navigere og justere indstillinger.

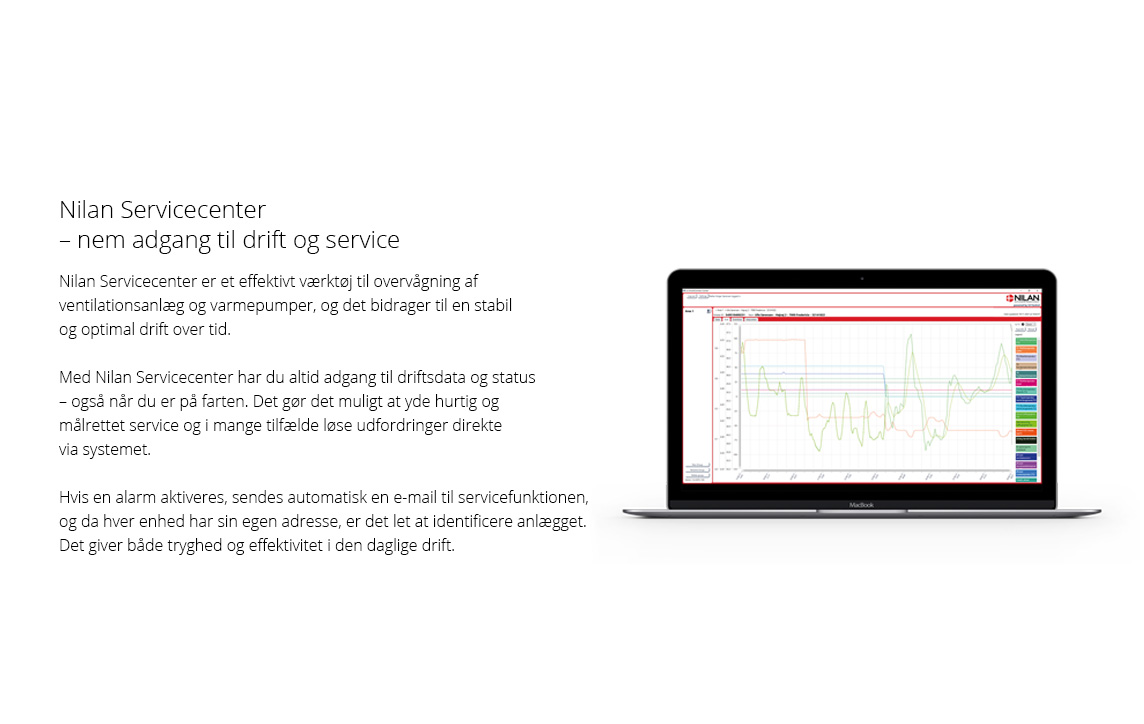

Integration med eksterne systemer
CTS602i understøtter åben Modbus RS485-protokol, hvilket muliggør problemfri kommunikation med eksterne CTS-systemer.

Funktionsoversigt   +Standard
-Tilbehør
Alarmer Beskrivelse af fejl ved alarmer. Alarmlog med de 16 seneste alarmer +
Fælles alarm CTS602 styringen har et udgangssignal, der aktiveres i tilfælde af en alarm, og kan f.eks. tilsluttes ekstern automatik
Filtervagt Tidstyret filteralarm indstillelig til 30/90/180/360 dage. +
Datavisning En oversigt over den aktuelle drift med f.eks. temperaturer, ventilator hastighed osv. +
Ugeprogram CTS602 styringen er udstyret med 3 ugeprogrammer der kan indstilles individuelt (fabriksindstilling off) +
Fugtstyring Giver mulighed for højere eller lavere ventilation ved høj/lav luftfugtighed  -
Luftkvalitet Giver mulighed for at justere ventilationen efter luftens CO2-niveau -
Vinter lav Forebyg lav fugtighed i boligen, ved at aktivere lav ventilation ved lave udetemperatur +
Temperaturregulering Mulighed for at styre aggregatets drift afhængig af rumtemperaturen +
Sommer-/vinterdrift Aggregatet kan indstilles efter sommer- og vinterdrift
Sprog Der kan vælges mellem mere end 10 sprog i betjeningspanelet +
Brugerniveauer Menuen i betjeningspanelet er inddelt i 3 brugerniveauer: Bruger/Installatør/Fabrik +
Brugervalg 1 Giver mulighed for at overstyre driftstilstanden via et eksternt potentialfrit signal +
El-eftervarmeflade Med en el-eftervarmeflade kan tillufttemperaturen styres og aggregatet kan hjælpe med at opvarme boligen -
Vand-eftervarmeflade Med en vand-eftervarmeflade kan tillufttemperaturen styres og aggregatet kan hjælpe med at opvarme boligen -
Frostsikring For at beskytte eventuel vandvarmeflade for frostsprængning, standses aggregatet og komme med en alarm, hvis temperaturen i vand-eftervarmefladen bliver for lav -
Luftskifte Trinløs indstilling af fire ventilationstrin. Tilluft og fraluft kan indstilles individuelt +
Afrimning Temperaturbaseret automatisk funktion for afrimning af varmepumpen, hvis der har dannet sig is i den +
Rum lav Sikkerhedsfunktion hvis boligens varmesystem svigter, stopper ventilationsaggregatet, så det ikke er med til at køle boligen yderligere ned  +
Ekstern brandautomatik Ventilationsaggregatet kan tilsluttes ekstern brandautomatik eller brandtermostat, der giver signal til om aggregatet skal stoppe eller må køre videre +
Integreret brandautomatik Ventilationsaggregatet kan leveres med integreret brandautomatik, der kan styre brand- og røgspjæld -
Konstanttrykregulering Det er muligt at installere konstanttrykregulering på både fralufts- og tilluftssiden -
Forsinket opstart Mulighed for forsinket opstart af ventilatorerne, hvis der f.eks. er tilsluttet lukkespjæld +
Gendan indstillinger Det er muligt at gemme aktuelle indstillinger og efterfølgende genindlæse dem, hvis f.eks. brugeren har stillet på aggregatet. Det er også muligt at geninstallere fabriksindstillingerne +
Manuel drift Det er muligt at teste forskellige funktioner manuelt +
Modbus  Det er muligt at indstille aggregatets Modbus adresse. Fabriksindstilling er 30 +
Datalog Det er muligt at logge aggregatets driftsdata hver 1-120 min. Alarmer vil blive logget når de opstår +
Betjeningspanel Forsiden af betjeningspanelet er et hus, hvor man kan se aggregatets aktuelle drift +

Yderligere informationer om alle funktionerne findes i aggregatets Software- og Montagevejledning.
