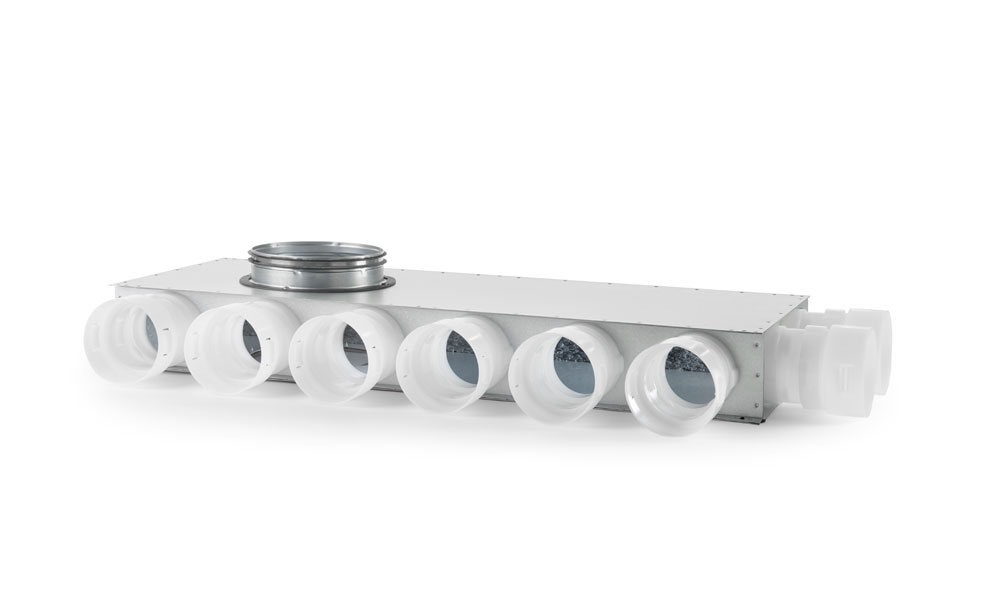

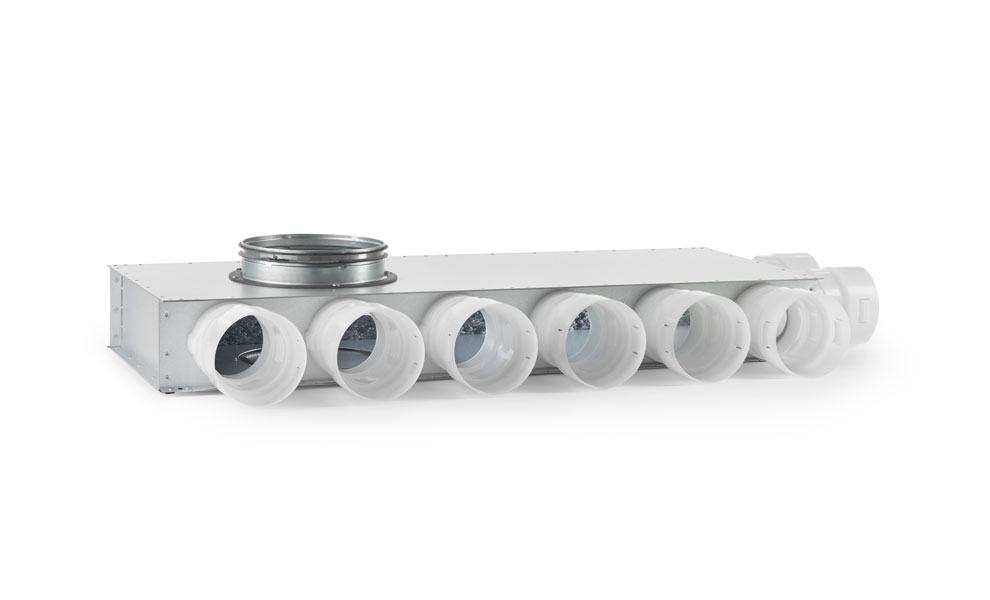

Unibox - 8 stutse
To fordelerbokse tilsluttes ventilationsaggregatet henholdsvis en til tilluft (indblæsning) og en til fraluft (udsugning). Forbindelsen mellem ventilationsaggregat og fordelerboksene etableres med lyddæmper f.eks. Lydflex-slanger, for at undgå at støjen fra ventilatorerne i ventilationsaggregatet forplanter sig til boligen via luften.
Forbindelsen mellem fordelerboksene til udsugnings- og indblæsningsventilerne etableres med de fleksible NilAIR slanger. Der trækkes henholdsvis en, to eller tre slanger til hver ventil afhængig af den luftmængde, der skal ventileres med.
Boksene er monteret med 25 mm lydisolerende materiale, der sikrer en lydsvag overgang til slangerne.
|

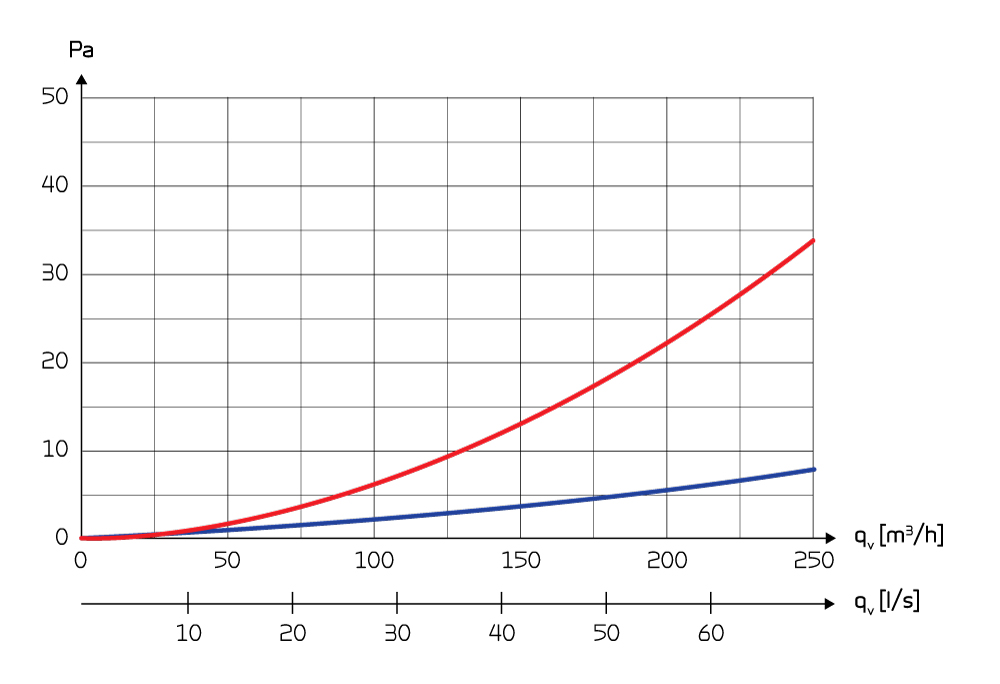

Viser tryktabet i fordelerboksen. Rød kurve: Tryktab ved udsugning Blå kurve: Tryktab ved indblæsning |
 |

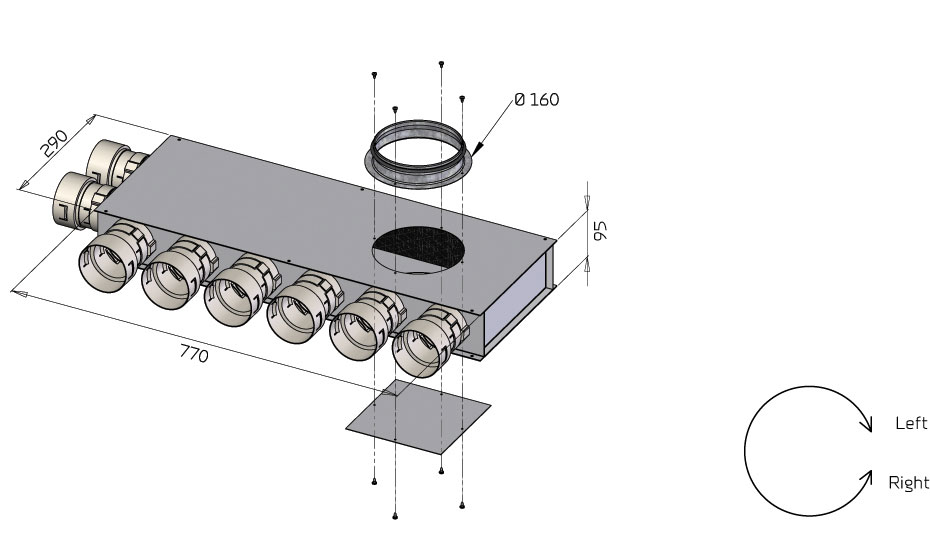

Unibox 8 kan tilpasses som højre eller venstre model. Det gøres ved at bytte rundt på henholdsvis tilslutningsstutsen Ø160 mm og inspektionsklappen på den modsatte side.
|

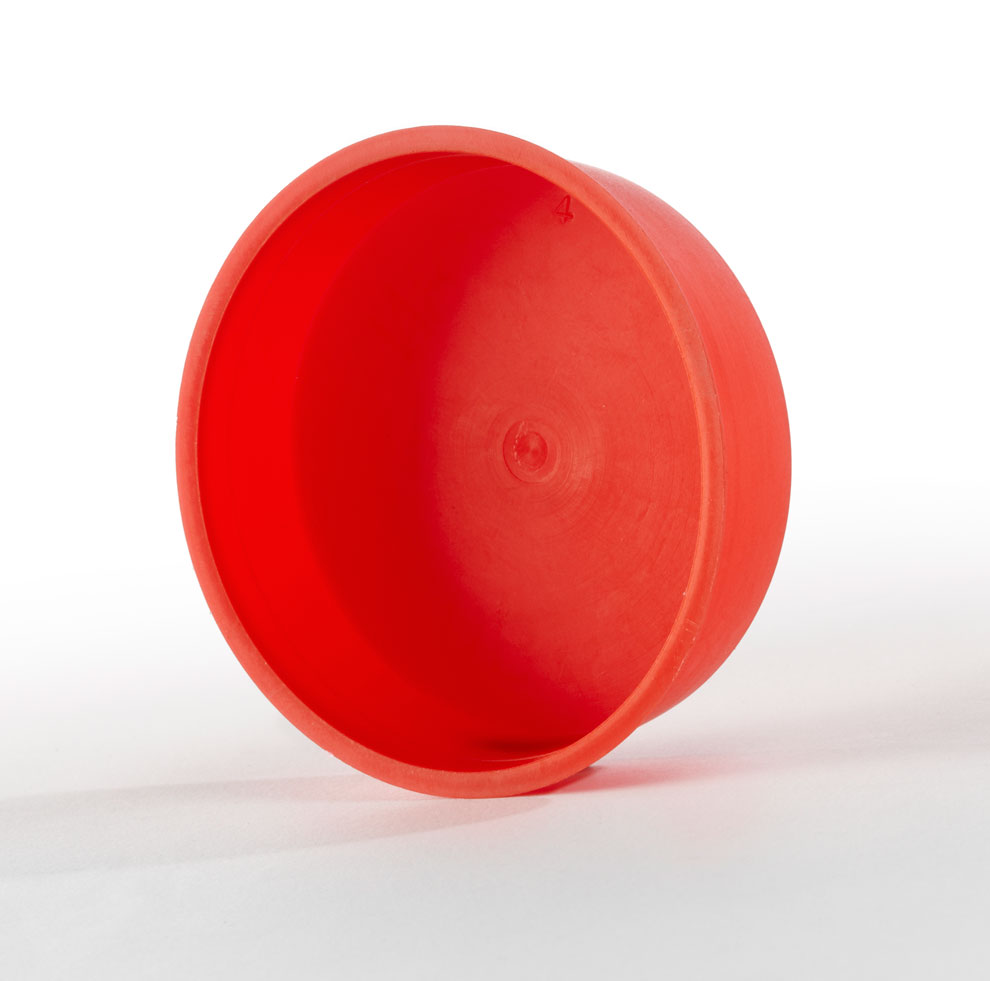

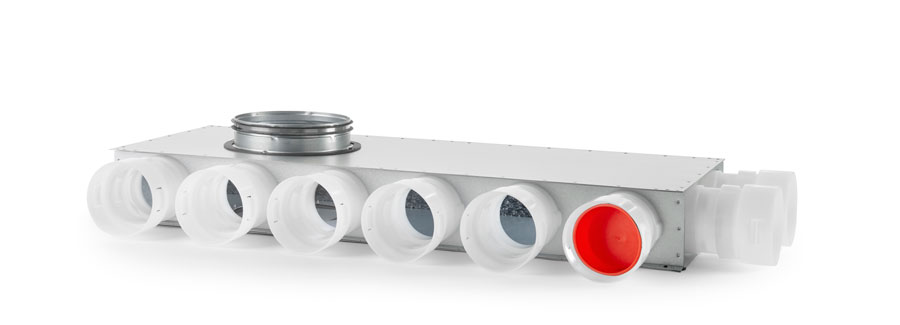

Fordelerboksene kan f.eks. installeres på uudnyttet loft, over nedhængt loft eller i gulv under betondæk. Er der ikke brug for alle stutse, kan de der ikke skal bruges afskærmes via et rødt dæksel.
|
